製品詳細
起源の場所: 中国
ブランド名: Metalwork
証明: CE, ISO, CCC
モデル番号: VS1-12KV
支払いと送料の条件
最小注文数量: 1セット
価格: negotiable
パッケージの詳細: Plywoodenのパッケージ
受渡し時間: 20日
支払条件: L/C、T/T
供給の能力: 1ヶ月あたりの100セット
モデル: |
VS1 （ZN63A） - 12KV |
容量の破損: |
20、25、31.5、40KA |
評価される電圧: |
12KV |
評価される流れ: |
630A、1250A、1600A、2500A、3150A、4000A |
機械生命: |
10000回 |
モーター電圧: |
DC/AC 110V 220V |
タイプ: |
真空 |
保証: |
1年 |
モデル: |
VS1 （ZN63A） - 12KV |
容量の破損: |
20、25、31.5、40KA |
評価される電圧: |
12KV |
評価される流れ: |
630A、1250A、1600A、2500A、3150A、4000A |
機械生命: |
10000回 |
モーター電圧: |
DC/AC 110V 220V |
タイプ: |
真空 |
保証: |
1年 |

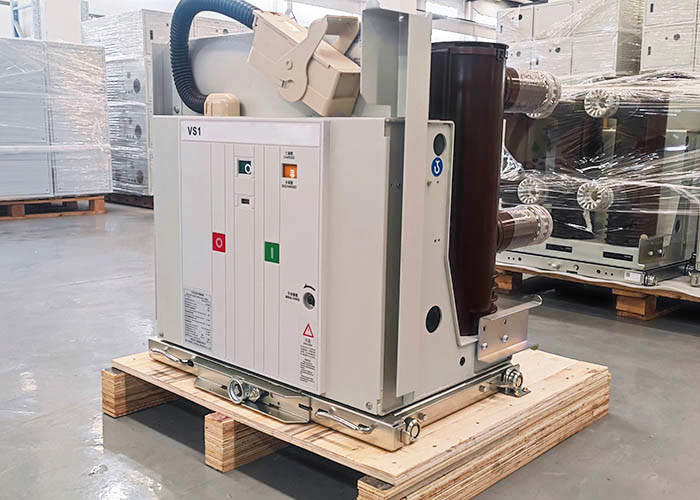

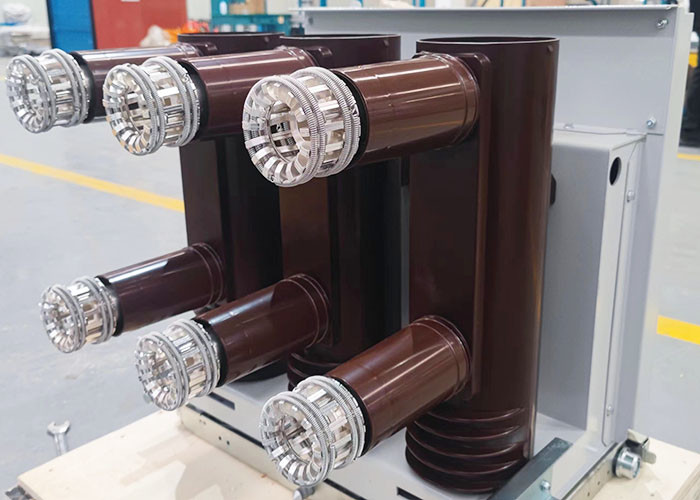

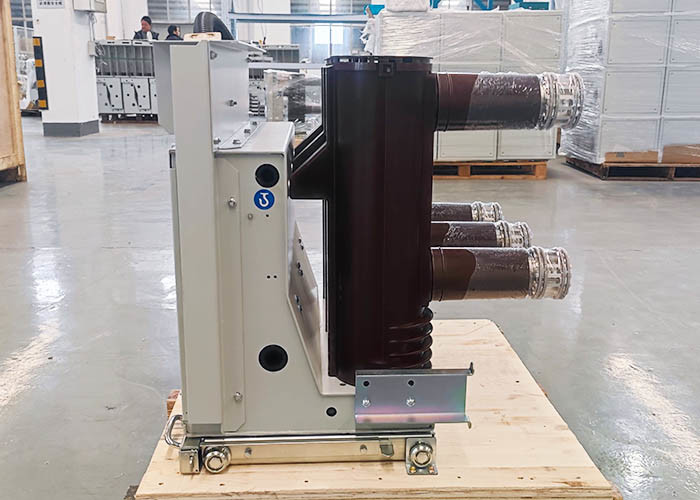

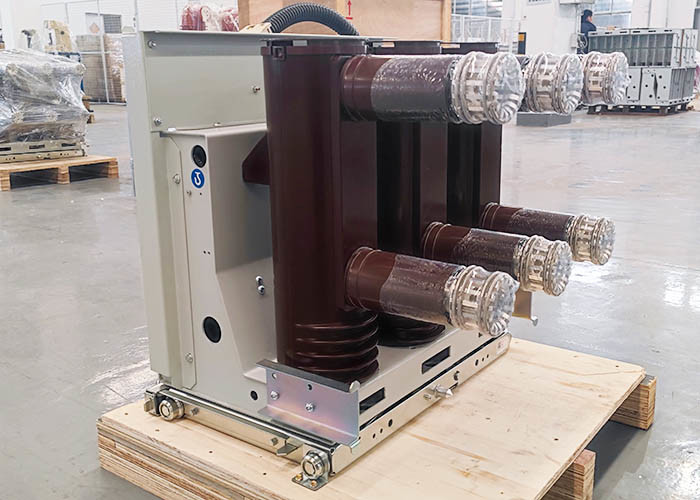

VS1 （ZN63A）タイプは屋内高圧真空の遮断器評価される電圧12KV、24KVのモーターが装備されている三相AC 50HZ屋内高圧開閉装置である----ばねの作動のメカニズムは、電気を実現、手動切換えおよび完了はまた固定開閉装置と手の開閉装置に、一致することができる荷を積むことができる。固定遮断器は特別な連結とXGN2およびGG1Aのような固定キャビネットの必要性を満たすために加えることができる。同時に、24KV真空の遮断器はまたプラトー区域（4000までの海抜メートル）の12KV配分組織に加えることができる。
VS1-12KVの屋内高圧真空の遮断器の主な特長:
1. それは羽毛に甲革にアークの部屋の設計を採用すること真空の遮断器による調節のために便利ある、作動のメカニズムあるである。
2. それは空気および有機性合成の絶縁体の組合せの構造を採用する。
3. 簡単なばねの作動のメカニズム、10000操作時間。
4. 鉛ねじ推進力のメカニズムによる滑らかで、よい自動閉鎖性能。
技術的な変数:
| 項目 | 単位 | 日付 | |||
| 評価される電圧 |
KV |
12 | |||
| 評価される衝動抵抗電圧 | 75 | ||||
| 評価される短時間力頻度抵抗電圧（1min） | 42 | ||||
| 評価される頻度 | Hz | 50 | |||
| 現在の評価される短絡の破損 | KA | 20 | 25 | 31.5 | 40 |
| 評価される流れ |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| 評価される短時間の抵抗の流れ | KA | 20 | 25 | 31.5 | 40 |
| 評価されるピーク耐えられる流れ | 50 | 63 | 80 | 100 | |
| 作る現在に評価される短絡（ピーク値） | 50 | 63 | 80 | 100 | |
| 二次回路力頻度抵抗電圧（1min） | V | 2000年 | |||
| 評価される操作順序 | O-0.3S-CO 180S-CO | ||||
| 短絡の流れの評価される持続期間 | S | 4 | |||
|
評価される/続けて流れを壊すキャパシタンス銀行選抜しなさい 一定の破損の流れ |
630/400 （40KAは800/400である） | ||||
| 作る現在に評価されるコンデンサー銀行侵入 | KA | 12.5 （Frequency≤1000Hz） | |||
| 開始時間（評価される電圧） | 氏 | 20~50 | |||
| 閉鎖時（評価される電圧） | 氏 | 35~70 | |||
| 機械生命 | 時 | 10000 | |||
| 現在の破損の時を壊す評価される短絡 | 時 | 50 （40KAは30である） | |||
| 正当な摩耗は移動および静的な接触の厚さを集める | mm | 3 | |||
| 評価される最後の作動の電圧 | v | AC110/220 DC110/220 | |||
| 評価される開始作動の電圧 | v | AC110/220 DC110/220 | |||
| エネルギー蓄積 モーターの評価される電圧 | v | AC110/220 DC110/220 | |||
| エネルギー蓄積 モーターの評価される力 | w | 70 | |||
| エネルギー蓄積の時間 | s | ≤15S | |||
| 接触の入り口の間隔 | mm | 11±1 | |||
| 接触の打撃 | mm | 3.5±1 | |||
| 接点跳動時間 | 氏 | ≤2 （40KA≤3） | |||
|
三相に開閉 不均質 |
氏 | ≤2 | |||
| 平均開始速度（前部8mm） | m/s | 0.9~1.3 | |||
| 平均最後の速度 | m/s | 0.5~0.8 （40KAは0.5~0.9である） | |||
| 開始接触の反動の広さ | 氏 | ≤3 | |||
| 主要な回路の抵抗 | Ω |
≤50 （630A） ≤45 （1250A） ≤35 （1600~2000A） ≤25 （2500Aの上で） |
|||
| 閉鎖の接触圧力 | N | 2400±200 （25KA） | |||
| 3100±248 （31.5KA） 4250±250 （40KA） | |||||
