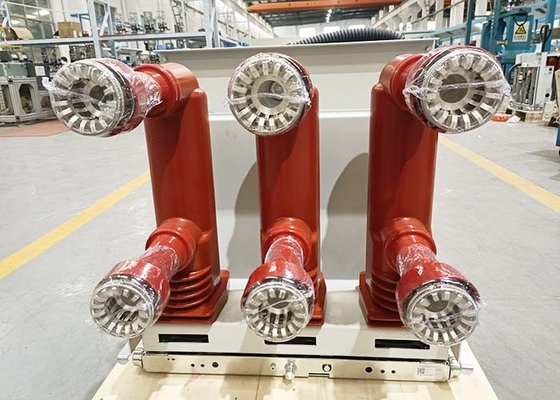

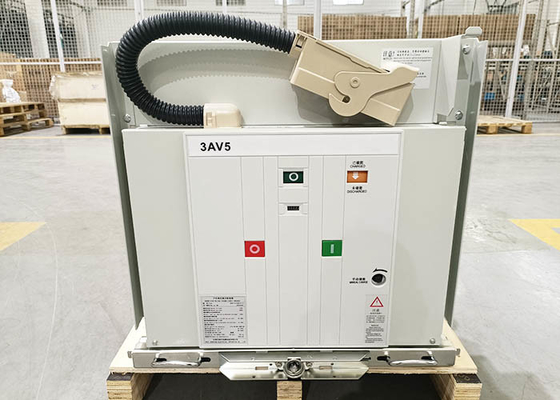

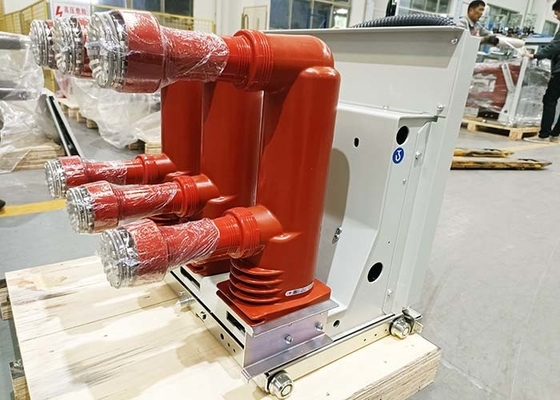

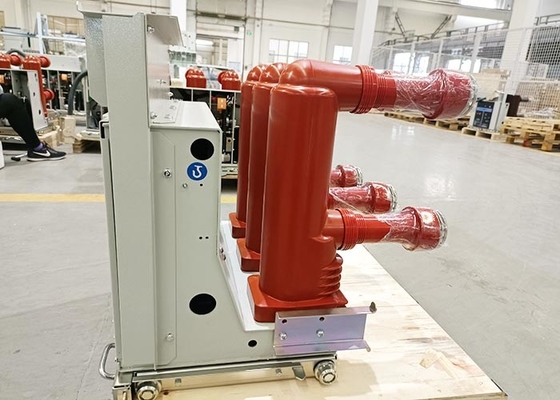

3AV5シリーズの室内交流高圧真空断路器は,3相交流50HZと定電圧12KVの室内スイッチング機器です. 3種類があります.静止型と横取り型.
3AV5-12 室内高電圧真空断路器は,ABBとSIEMENSの固体密封隔熱技術を採用しています.真空弧消し室と主要な回路の他の部分は,高隔熱と高い機械的強度ポールを形成するためにエポキシ樹脂材料で密封されています主回路の外部隔熱に厳しい作業環境の影響を回避し,完全にメンテナンスフリーを実現する.シンプルな構造電気機器の制御と保護として,工業および鉱山企業,発電所およびサブステーションに使用され,頻繁な運用場所に適しています.
3AV5型横に設置された真空断路器は固定装置を採用し,主に固定スイッチ装置,例えばリングネットワークキャビネットに使用されます.箱型サブステーションや様々な非標準電源システム主回路は固いシールポール,小型化操作パネルを採用し,キャビネットのスペースを節約します.
技術パラメータ:
| ポイント | ユニット | 日付 | |||
| 定数電圧 |
KV |
12 | |||
| 定位インパルス 抵抗電圧 | 75 | ||||
| 定数短時間電源周波数 抵抗電圧 (1分) | 42 | ||||
| 定数周波数 | Hz | 50~60 | |||
| 短回路断断電電量 | カ | 20 | 25 | 31.5 | 40 |
| 定数電流 | A について |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 年 2500 年 |
1600 2000 2500 3150 4000 |
| 定数短時間耐電電流 | カ | 20 | 25 | 31.5 | 40 |
| 容認可能な最大電流 | 50 | 63 | 80 | 100 | |
| 短路作動電流 (ピーク値) | 50 | 63 | 80 | 100 | |
| 2次回路電源周波数 抵抗電圧 (1分) | V | 2000 | |||
| 指定操作順序 |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (40KAで) |
||||
|
単一/バックツーバック容量バンクの定位断片電流 断片電流をセットする
|
A について | 630/400 (40KA 800/400) | |||
| 短路断断電の正流流量率 | ≤35% | ||||
| オープニング時間 (名電圧) | ms | 20〜50 | |||
| 閉じる時間 (名電圧) | ms | 30~70 | |||
| メカニカルライフ | 時数 | 20000 | |||
| 短路断断電の定数断断電時間 | 時数 | 50 (40KA 30) | |||
| 許容される着用 移動し静的接触の蓄積厚さ | mm | 3 | |||
| 定数閉機電圧 | v | AC110/220 DC110/220 | |||
| 指定開口電圧 | v | AC110/220 DC110/220 | |||
| エネルギー貯蔵モーターの定位電圧 | v | AC110/220 DC110/220 | |||
| エネルギー貯蔵モーターの定位電源 | w | 80 | |||
| 接触開口距離 | mm | 11±1 | |||
| 接触式ストロー | mm | 3.5±1 | |||
| 連絡先のブランス時間 | ms | ≤2 (40KA ≤3) | |||
|
3 段階の開閉 異質性 |
ms | ≤2 | |||
| 閉じる平均速度 *1 | m/s | 0.9-13 | |||
| 閉じる平均速度*2 | m/s | 0.4-0 だった8 | |||
| 主回路抵抗 | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (2500A以上) |
|||
