| 起源の場所: | 中国 |
| ブランド名: | Metalwork |
| 証明: | CE, ISO, CCC |
| モデル番号: | ZN28G-12 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | Plywoodenのパッケージ |
| 受渡し時間: | 20日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1ヶ月あたりの100セット |
| モデル: | ZN28G-12 | 容量の破損: | 20、25、31.5、40、50KA |
|---|---|---|---|
| 評価される電圧: | 12KV | 評価される流れ: | 630A、1250A、1600A、2000A、2500A、3150A、4000A |
| 機械生命: | 10000回 | モーター電圧: | DC/AC 110V 220V |
| メカニズム: | ばねエネルギー充満 | 保証: | 1年 |
| ハイライト: | ZN28G-12屋内真空の遮断器,屋内真空の遮断器12KV,セリウムISO CCCの真空の遮断器 |
||
概要:

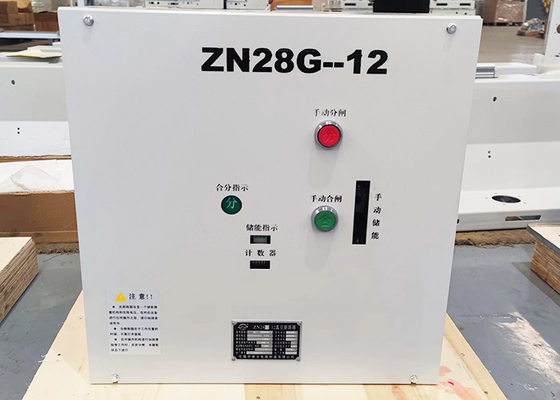

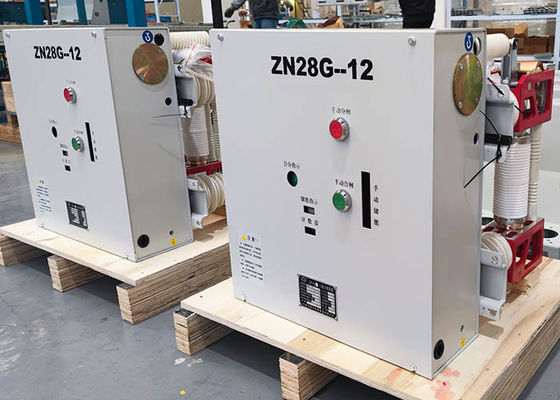

ZN28G-12屋内AC高圧真空の遮断器は三相AC 50HZおよび評価される電圧12KVの屋内切り替え装置である。それは電力網装置および産業および採鉱企業の保護そして制御のために使用される。真空の遮断器の特別な利点のために短絡の流れを壊す、それは頻繁な操作、か何回もの間特に適している。

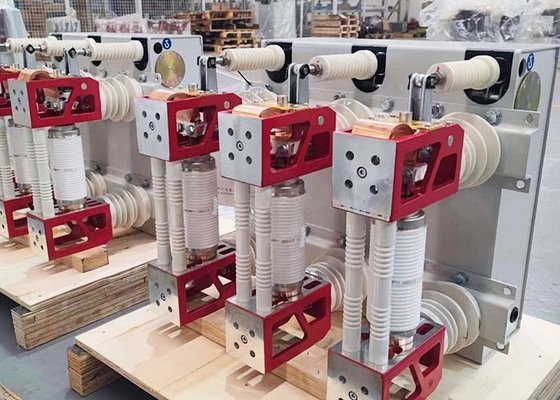

真空の遮断器に単純構造および小さい容積の利点があり、作動のメカニズムはばねのエネルギー蓄積のタイプである。それは交流電力またはDC電源によって作動させ3つまでの過電流旅行装置は取付けることができる。遮断器は固定設置単位として作動のメカニズムの統合された設計および遮断器ボディを採用する。部屋の部品を消す真空アークおよび作動のメカニズムの部品は整理された前部およびである。合成の絶縁材の全面的な構造は取付け易くない調節および少し維持。
技術的な変数:
| 項目 | 単位 | 日付 | |||
| 評価される電圧 |
KV |
12 | |||
| 評価される衝動抵抗電圧 | 75 | ||||
| 評価される短時間力頻度抵抗電圧（1min） | 42 | ||||
| 評価される頻度 | Hz | 50 | |||
| 現在の評価される短絡の破損 | KA | 20 | 25 | 31.5 | 40 |
| 評価される流れ |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| 評価される短時間の抵抗の流れ | KA | 20 | 25 | 31.5 | 40 |
| 評価されるピーク耐えられる流れ | 50 | 63 | 80 | 100 | |
| 作る現在に評価される短絡（ピーク値） | 50 | 63 | 80 | 100 | |
| 二次回路力頻度抵抗電圧（1min） | V | 2000年 | |||
| 評価される操作順序 |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO （40KAで） |
||||
| 短絡の流れの評価される持続期間 | S | 4 | |||
|
評価される/続けて流れを壊すキャパシタンス銀行選抜しなさい 一定の破損の流れ
|
630/400 | ||||
| 現在のDCの流れのパーセントを壊す評価される短絡 | ≤35% | ||||
| 平均最後の速度 | m/s | 0.6±0.2 | |||
| 平均開始速度 | m/s | 1.2±0.3 | |||
| 開始時間 | 氏 | ≤60 | |||
| 閉鎖時 | 氏 | ≤80 | |||
| 機械生命 | 時 | 10000 | |||
| 現在の破損の時を壊す評価される短絡 | 時 | 30 | |||
| 正当な摩耗は移動および静的な接触の厚さを集める | mm | 3 | |||
| 評価される最後の作動の電圧 | v | AC110/220 DC110/220 | |||
| 評価される開始作動の電圧 | v | AC110/220 DC110/220 | |||
| エネルギー蓄積 モーターの評価される電圧 | v | AC110/220 DC110/220 | |||
| 接触の入り口の間隔 | mm | 11±1 | |||
| 接触の打撃 | mm | 4±1 | |||
| 接点跳動時間 | 氏 | ≤2 | |||
|
三相に開閉 不均質 |
氏 | ≤2 | |||
| 開始接触の反動の広さ | 氏 | ≤3 | |||
| 主要な回路の抵抗 | Ω | ≤40 （40KAの≤25） | |||
