| 起源の場所: | 中国 |
| ブランド名: | Metalwork |
| 証明: | CE, ISO, CCC |
| モデル番号: | VS1-24KV |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | Plywoodenのパッケージ |
| 受渡し時間: | 20日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1ヶ月あたりの100セット |
| モデル: | VS1 （ZN63A） - 24KV | 容量の破損: | 20、25、31.5KA |
|---|---|---|---|
| 評価される電圧: | 24KV | 評価される流れ: | 630A、1250A、1600A、2000A、2500A、3150A |
| 機械生命: | 10000回 | モーター電圧: | DC/AC 110V 220V |
| メカニズム: | ばねエネルギー充満 | 保証: | 1年 |
| ハイライト: | Drawableの真空の遮断器,31.5KA真空の遮断器,DC110Vの真空の遮断器 |
||

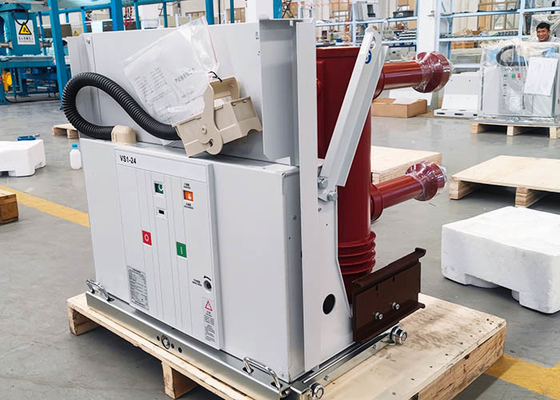

VS1-24シリーズ屋内および屋外の高圧真空の遮断器は三相AC 50Hzの2KV装置の評価される電圧である。産業および採鉱企業、のための電気機器の制御および保護目的として発電所そしてサブステーションと場所の頻繁な操作。
1. 主要な回路のループは混合の絶縁材を採用する。
2. 真空アーク シュートは一等級の製造業者によって作り出され、私達はまたユーザーの要求に従って外国の真空アーク シュートを取付けてもいい。
3. 評価される流れ:630A~3150A.評価される短絡のドロップアウトの流れ:20K~31.5KA.
4. 機械持久力:20,000回。
5. それは電気容量の切換えテストに合格し、再点火がない。
6. それは12KV電圧および高度4,500メートルののプラトーの地域で使用することができる。
技術的な変数:
| 項目 | 単位 | 日付 | ||
| 評価される電圧 |
KV | 24 | ||
| 評価される衝動抵抗電圧 | 125 | |||
| 評価される短時間力頻度抵抗電圧（1min） | 65 | |||
| 評価される頻度 | Hz | 50 | ||
| 現在の評価される短絡の破損 | KA | 20 | 25 | 31.5 |
| 評価される流れ | 630 1250 | 630 1250 | 1250 1600 2000 2500 3150 | |
| 評価される短時間の抵抗の流れ | KA | 20 | 25 | 31.5 |
| 評価されるピーク耐えられる流れ | 50 | 63 | 80 | |
| 作る現在に評価される短絡（ピーク値） | 50 | 63 | 80 | |
| 二次回路力頻度抵抗電圧（1min） | V | 2000年 | ||
| 評価される操作順序 | 開いたオープン0.3S終わりの開いた180S終わり | |||
| 短絡の流れの評価される持続期間 | S | 4 | ||
評価される/続けて流れを壊すキャパシタンス銀行選抜しなさい 一定の破損の流れ
| 400/400 | |||
| 開始時間（評価される電圧） | 氏 | 20~50 | ||
| 閉鎖時（評価される電圧） | 氏 | 35~70 | ||
| 機械生命 | 時 | 10000 | ||
| 現在の破損の時を壊す評価される短絡 | 時 | 20 | ||
| 正当な摩耗は移動および静的な接触の厚さを集める | mm | 3 | ||
| 評価される最後の作動の電圧 | v | AC110/220 DC110/220 | ||
| 評価される開始作動の電圧 | v | AC110/220 DC110/220 | ||
| エネルギー蓄積 モーターの評価される電圧 | v | AC110/220 DC110/220 | ||
| エネルギー蓄積 モーターの評価される力 | w | 70 | ||
| エネルギー蓄積の時間 | s | ≤15S | ||
| 接触の入り口の間隔 | mm | 14±1 | ||
| 接触の打撃 | mm | 3.5±1 | ||
| 接点跳動時間 | 氏 | ≤2 | ||
三相に開閉 不均質 | 氏 | ≤2 | ||
| 平均開始速度（前部8mm） | m/s | 1.4±0.2 | ||
| 平均最後の速度 | m/s | 0.7±0.2 | ||
| 開始接触の反動の広さ | 氏 | ≤2 | ||
| 主要な回路の抵抗 | Ω | ≤80 （630A） ≤60 （1250A） ≤40 （1600~2000A） ≤25 （2500Aの上で） | ||
