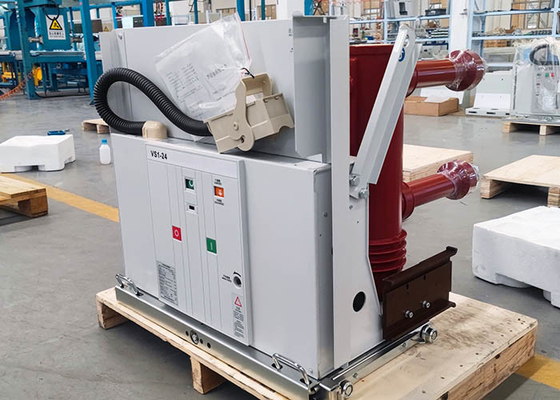

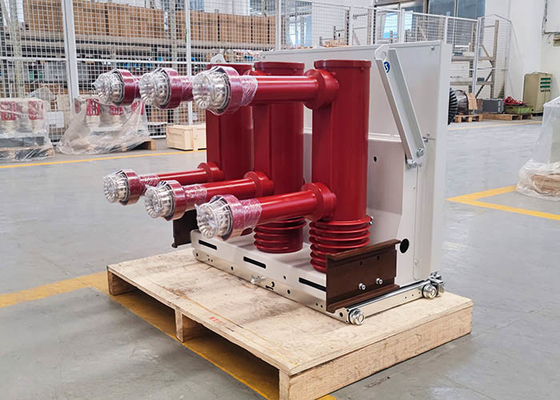

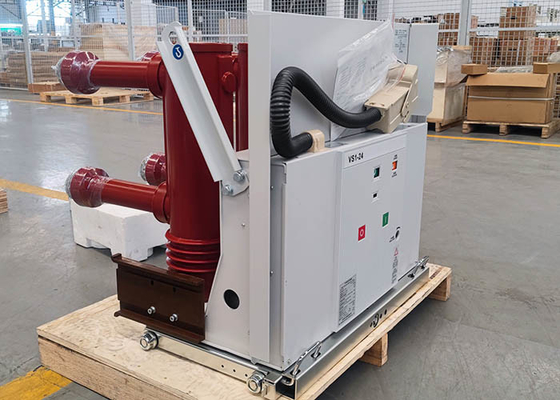

VS1-24シリーズ屋内高電圧真空遮断器は、ABB社のVD4-24をベースに当社が改良・設計したものです。
1. 主回路ループは複合絶縁を採用しています。
2. 真空アーク消弧室は一流メーカーが製造しており、ユーザーの要求に応じて海外製の真空アーク消弧室を取り付けることも可能です。
3. 定格電流：630A～3150A。定格短絡遮断電流：20K～31.5KA。
4. 機械的耐久性：20,000回。
5. 電気容量スイッチング試験に合格しており、再着火はありません。
6. 12KV電圧、標高4,500メートルの高原地域で使用できます。
技術パラメータ：
| 項目 | 単位 | 日付 | ||
| 定格電圧 |
KV |
24 | ||
| 定格インパルス耐電圧 | 125 | |||
| 定格短時間商用周波耐電圧（1分） | 65 | |||
| 定格周波数 | Hz | 50 | ||
| 定格短絡遮断電流 | KA | 20 | 25 | 31.5 |
| 定格電流 | A |
630 1250 |
630 1250 |
1250 1600 2000 2500 3150 |
| 定格短時間耐電流 | KA | 20 | 25 | 31.5 |
| 定格ピーク許容電流 | 50 | 63 | 80 | |
| 定格短絡投入電流（ピーク値） | 50 | 63 | 80 | |
| 二次回路商用周波耐電圧（1分） | V | 2000 | ||
| 定格操作シーケンス | 開－0.3S－閉 開 180S－閉 開 | |||
| 定格短絡電流継続時間 | S | 4 | ||
|
定格単相/背中合わせコンデンサバンク遮断電流 遮断電流を設定
|
A | 400/400 | ||
| 開放時間（定格電圧） | ms | 20～50 | ||
| 閉鎖時間（定格電圧） | ms | 35～70 | ||
| 機械的寿命 | 回 | 10000 | ||
| 定格短絡遮断電流遮断回数 | 回 | 20 | ||
| 可動接点と固定接点の許容摩耗累積厚さ | mm | 3 | ||
| 定格閉鎖動作電圧 | v | AC110/220 DC110/220 | ||
| 定格開放動作電圧 | v | AC110/220 DC110/220 | ||
| 定格エネルギー貯蔵モーター電圧 | v | AC110/220 DC110/220 | ||
| 定格エネルギー貯蔵モーター電力 | w | 70 | ||
| エネルギー貯蔵時間 | s | ≤15S | ||
| 接点開放距離 | mm | 14±1 | ||
| 接点ストローク | mm | 3.5±1 | ||
| 接点バウンス時間 | ms | ≤2 | ||
|
三相開閉 不均一性 |
ms | ≤2 | ||
| 平均開放速度（フロント8mm） | m/s | 1.4±0.2 | ||
| 平均閉鎖速度 | m/s | 0.7±0.2 | ||
| 開放接点リバウンド振幅 | ms | ≤2 | ||
| 主回路抵抗 | Ω |
≤80(630A) ≤60(1250A) ≤40(1600～2000A) ≤25(2500A以上) |
||
