| 起源の場所: | 中国 |
| ブランド名: | Metalwork |
| 証明: | CE, ISO, CCC |
| モデル番号: | VS1-12KV |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | Plywoodenのパッケージ |
| 受渡し時間: | 20日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1ヶ月あたりの100セット |
| モデル: | VS1-12KV/1250-31.5 | 容量の破損: | 31.5KA |
|---|---|---|---|
| 評価される電圧: | 12KV | 評価される流れ: | 1250A |
| 機械生命: | 10000回 | モーター電圧: | DC/AC 110V 220V |
| メカニズム: | ばねエネルギー充満 | 保証: | 1年 |
| ハイライト: | 屋内プルアウト真空の遮断器,1250a屋内真空の遮断器,開閉装置のための屋内真空の遮断器 |
||
適用:
電気設備の制御そして保護の産業および採鉱企業、発電所、サブステーションおよび頻繁な操作の場所のための他の伝達および配分組織、および適したのため。

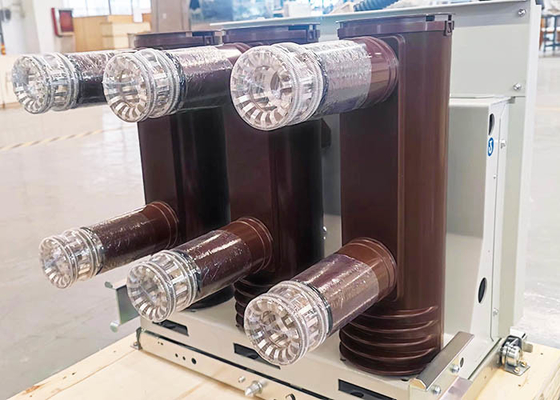

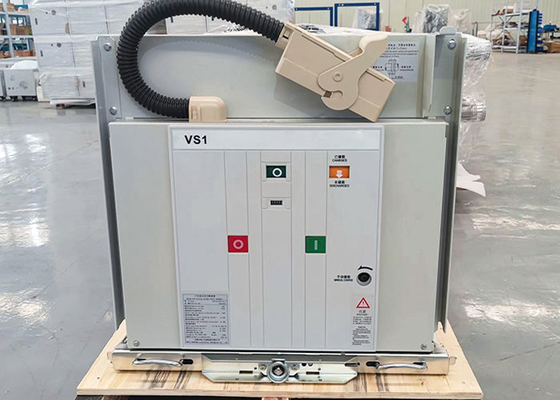

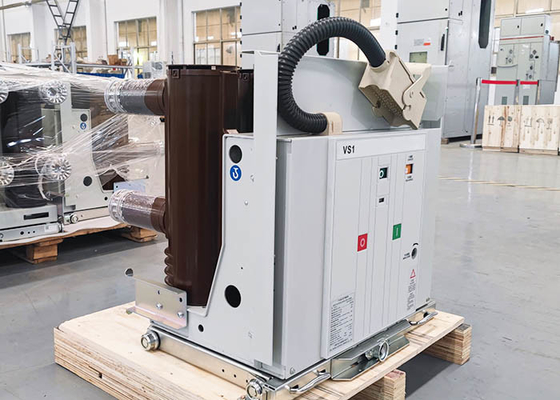

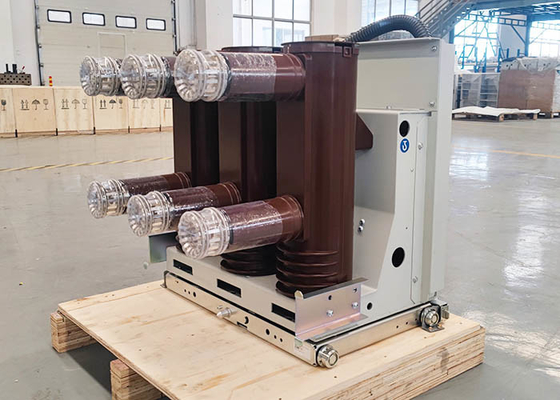

VS1-12KVの屋内高圧真空の遮断器の記述:
VS1-12KVモデル屋内AC高圧真空の遮断器はタイプの全体であり、完全に密封された高圧開閉装置、密集した次元および小さい容積がある。VCBは評価される電圧7.2~12KV、三相およびAC 50/60Hzのパワー系統に適用する。それは頻繁な操作を用いる機会で適当であり、管理線および電気器具を保護し、機能する。プロダクトはGB1984-2003に、IEC56、JB3855-1996およびDL/T403-1999およびパスのタイプ テスト合致する。
技術及び細部:
技術的な変数:
| 項目 | 単位 | 日付 | |||
| 評価される電圧 |
KV |
12 | |||
| 評価される衝動抵抗電圧 | 75 | ||||
| 評価される短時間力頻度抵抗電圧（1min） | 42 | ||||
| 評価される頻度 | Hz | 50 | |||
| 現在の評価される短絡の破損 | KA | 20 | 25 | 31.5 | 40 |
| 評価される流れ |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| 評価される短時間の抵抗の流れ | KA | 20 | 25 | 31.5 | 40 |
| 評価されるピーク耐えられる流れ | 50 | 63 | 80 | 100 | |
| 作る現在に評価される短絡（ピーク値） | 50 | 63 | 80 | 100 | |
| 二次回路力頻度抵抗電圧（1min） | V | 2000年 | |||
| 評価される操作順序 | O-0.3S-CO 180S-CO | ||||
| 短絡の流れの評価される持続期間 | S | 4 | |||
|
評価される/続けて流れを壊すキャパシタンス銀行選抜しなさい 一定の破損の流れ |
630/400 （40KAは800/400である） | ||||
| 作る現在に評価されるコンデンサー銀行侵入 | KA | 12.5 （Frequency≤1000Hz） | |||
| 開始時間（評価される電圧） | 氏 | 20~50 | |||
| 閉鎖時（評価される電圧） | 氏 | 35~70 | |||
| 機械生命 | 時 | 10000 | |||
| 現在の破損の時を壊す評価される短絡 | 時 | 50 （40KAは30である） | |||
| 正当な摩耗は移動および静的な接触の厚さを集める | mm | 3 | |||
| 評価される最後の作動の電圧 | v | AC110/220 DC110/220 | |||
| 評価される開始作動の電圧 | v | AC110/220 DC110/220 | |||
| エネルギー蓄積 モーターの評価される電圧 | v | AC110/220 DC110/220 | |||
| エネルギー蓄積 モーターの評価される力 | w | 70 | |||
| エネルギー蓄積の時間 | s | ≤15S | |||
| 接触の入り口の間隔 | mm | 11±1 | |||
| 接触の打撃 | mm | 3.5±1 | |||
| 接点跳動時間 | 氏 | ≤2 （40KA≤3） | |||
|
三相に開閉 不均質 |
氏 | ≤2 | |||
| 平均開始速度（前部8mm） | m/s | 0.9~1.3 | |||
| 平均最後の速度 | m/s | 0.5~0.8 （40KAは0.5~0.9である） | |||
| 開始接触の反動の広さ | 氏 | ≤3 | |||
| 主要な回路の抵抗 | Ω |
≤50 （630A） ≤45 （1250A） ≤35 （1600~2000A） ≤25 （2500Aの上で） |
|||
| 閉鎖の接触圧力 | N | 2400±200 （25KA） | |||
| 3100±248 （31.5KA） 4250±250 （40KA） | |||||
