商品の詳細:
お支払配送条件:
|
重量: | 0.1-20T | 操作の方法: | 遠隔手Cotrol |
---|---|---|---|
回転角度: | 360度の無制限の回転式 | 仕事台の直径: | 800-1400mm |
回転角度: | ±90 | 製品名: | パイプ溶接装置 |
ハイライト: | パイプラインの溶接装置,管の溶接は装置に用具を使います |

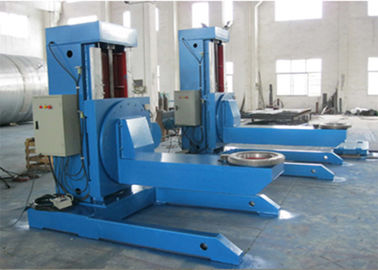

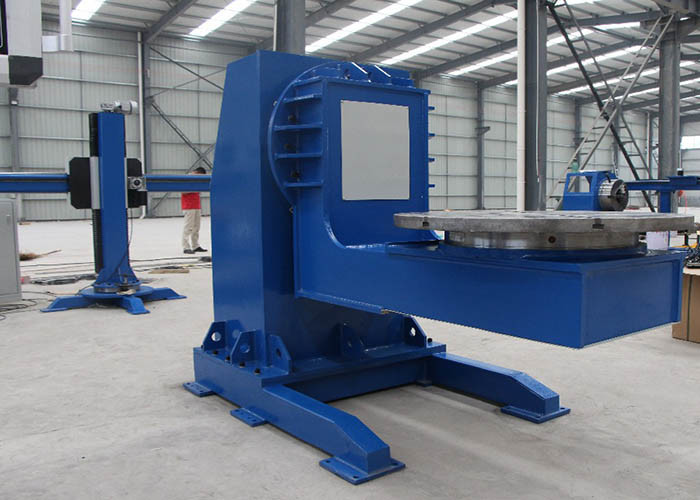

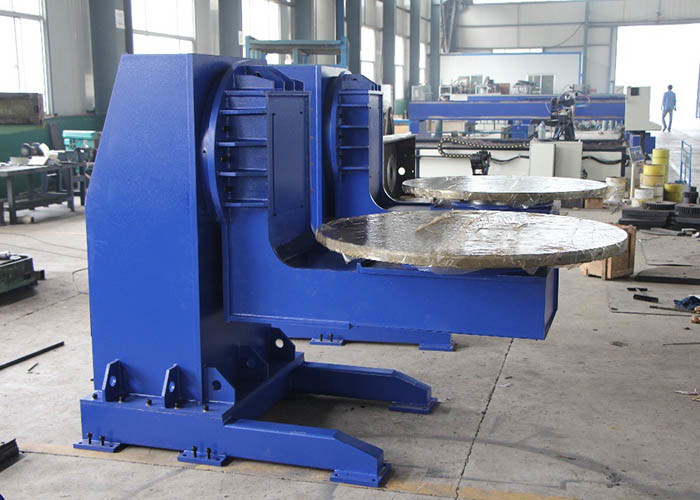

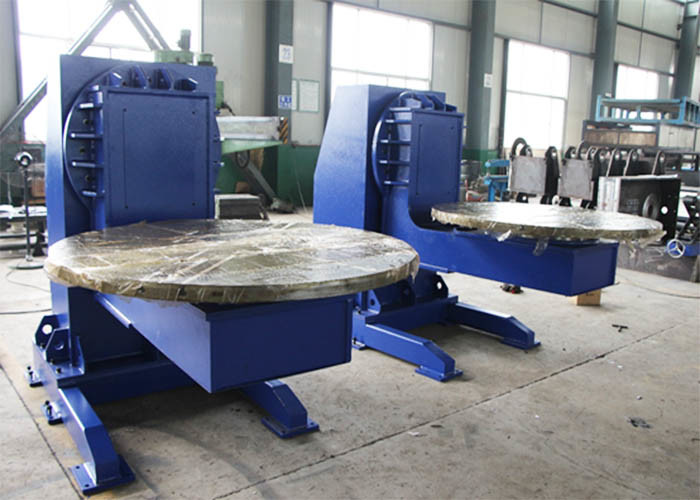

LHBシリーズ自動L形の溶接のポジシァヨナーLタイプ
溶接のポジシァヨナーはturingから成り、メカニズムはワーク テーブルの転覆し、回り、そして転覆適度な溶接に達するために工作物を作り、付属品はワーク テーブルの上昇によって曲がるために、ワーク テーブルの回転満足な溶接の速度を得ることができる周波数変換です。
より長いのへの突飛性そして重心のために、および重力の中心の工作物からもっと相殺されて、大きいモデルは選ばれるべきです。Plsは私達に形を与え、工作物の重量、また加工技術、私達は適した考えを与えてもいいです。
装置の機械部品は回転式メカニズム、転換のメカニズム、持ち上がるメカニズムおよびフレームで主に構成されます。
仕事の部分の回り、それぞれのために転覆し、そして持ち上がることはサーボ モーターによって、運転されます。正確に設置を実現する精密RV速度減力剤が付いているサーボ モーター共同仕事のそれぞれ。
技術的な変数:
モデル | LHB-5 | LHB-10 | LHB-20 |
最高の見掛け密度(kg) | ≤500 | ≤1000 | ≤2000 |
回転速度(r/min) | サーボregulat、0-3 | ||
回転速度(r/min) | サーボregulat、0-3 | ||
回された角度(0) | retary 360°unlimited | ||
回転角度(0) | ±90 | ||
回転力(kw) | 0.75 | 2 | 3 |
回転力(kw) | 0.75 | 2 | 3 |
反復性の一定の正確さ(mm) | <> | ||
ワーク テーブルの直径(mm) | 800 | 1000 | 1400 |
利点:
1. 作動することを容易にする電気キャビネットおよび手動制御のパネルで構成される電気制御システム。
2. 増加を積載量助け、回転を滑らかにする回転軸受けによって装備されている。
3. 仕事台は仕事の部分を締め金で止め、置くのに使用される6つのM30Tのボルト溝と製造されます。
4. 複数の同心の溝は仕事台で中心で仕事の部分を置くのを助けるように処理されます。
適用:
1. 圧力容器
2.管の製造工業
3.風力の製作
4.化学及び燃料貯蔵タンク製作
5。重い円柱仕事
