| 起源の場所: | 中国 |
| ブランド名: | Metalwork |
| 証明: | CE, ISO, CCC |
| モデル番号: | HBシリーズ |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 容器で露出した本体は電気制御箱箱をplywooden |
| 受渡し時間: | 30 日間 |
| 支払条件: | L / C、T / T |
| 供給の能力: | 毎月100セット |
| 重量: | 100KG-50000KG | 操作の方法: | 遠隔手Cotrol |
|---|---|---|---|
| 設定の方法: | 周波数制御 | テーブルの角度の転覆: | 0~90° |
| テーブルの直径: | 400-4000mm | 関数: | 自動に傾くこと |
| ハイライト: | パイプラインの溶接機,パイプラインの溶接装置 |
||
溶接のポジシァヨナーを傾けるHB
溶接のポジシァヨナーはさまざまなタイプを含み、通常マニピュレーターおよび溶接機のような自動溶接システムと、結合されます。ワーク テーブルの旋回そして上に向けることを使うと、溶接および付属品は右の位置で取付けることができます。他の溶接装置によって接続されたら、それは半自動かフル オートマチックの溶接機に回すことができます。ワーク テーブルの旋回は電磁石の速度の変化か周波数制御を使用できます。
突飛性および重力のために、長い工作物のためのより大きいタイプを選ぶことはよくまたはたくさんの重力の中心の偏差とのよです。工作物、プロセスおよび作業方法の形そして重量は、私達の会社供給します敏速な機構をあなたの参照提供されます。
特徴:
技術的な変数:
| モデル | HB1 | HB6 | HB12 | HB20 | HB30 | HB50 | HB80 | HB100 | HB150 | HB200 | HB300 | HB500 | |
| 評価される負荷kg | 100 | 600 | 1200 | 2000年 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| 速度rpmを回転させて下さい | 0.1-1 | 0.1-1.1 | 0.1-1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 | |
| 速度rpmを傾けて下さい | 2 | 0.8 | 0.5 | 0.4 | 0.3 | 0.2 | 0.14 | 0.14 | 0.14 | 0.14 | 0.10 | 0.10 | |
| 仕事台dia. mm | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
|
Max.eccentricity 間隔mm |
100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 最高の重力の中心間距離mm | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| 仕事台の傾く角度の° | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | 0-120 | |
| 回転モーター力kW | 0.06 | 0.37 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | 5.5 | |
| モーター力kWを傾けること | 0.18 | 0.55 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | |
| dia.を回転させて下さい。90°mm | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| 次元 | L mm | 740 | 1300 | 1500 | 1700 | 2046年 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H mm | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970年 | 1970年 | 2252 | 2270 | 2700 | 3600 | |
| B mm | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| 装置の重量kg | 70 | 700 | 1000 | 2000年 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| 方法を調節する速度 | Revoteの速度はですVFD （共通の壊れ目モーター） | ||||||||||||
| 速度を傾けることは固定です（通常のブレーキ モーター） | |||||||||||||
適用:
1. 圧力容器
2.管の製造工業
3.風力の製作
4.化学及び燃料貯蔵タンク製作
5。重い円柱仕事

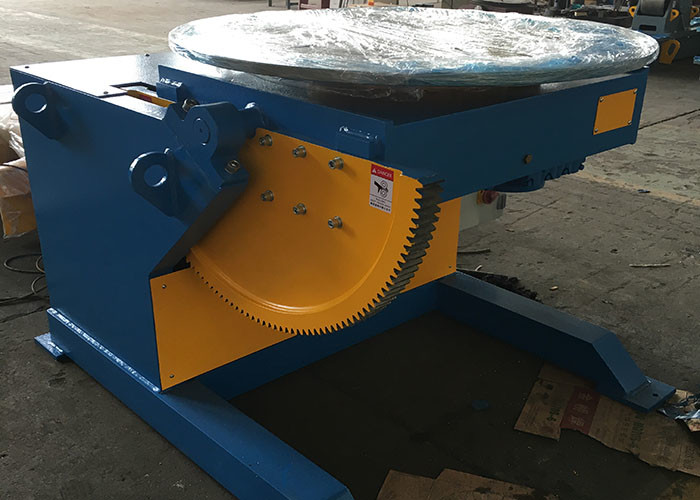

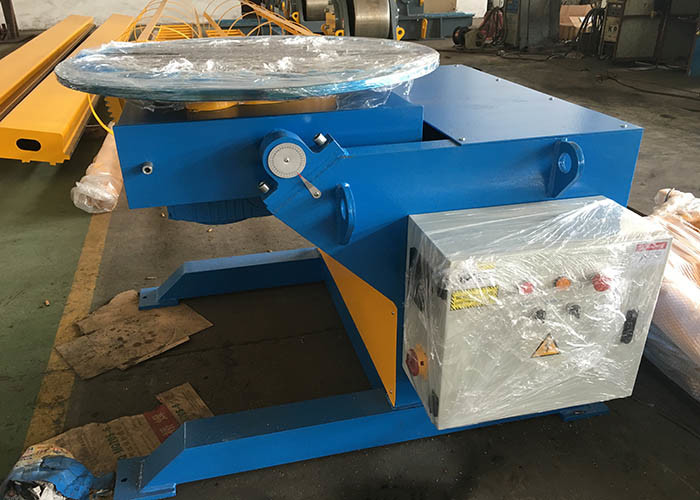

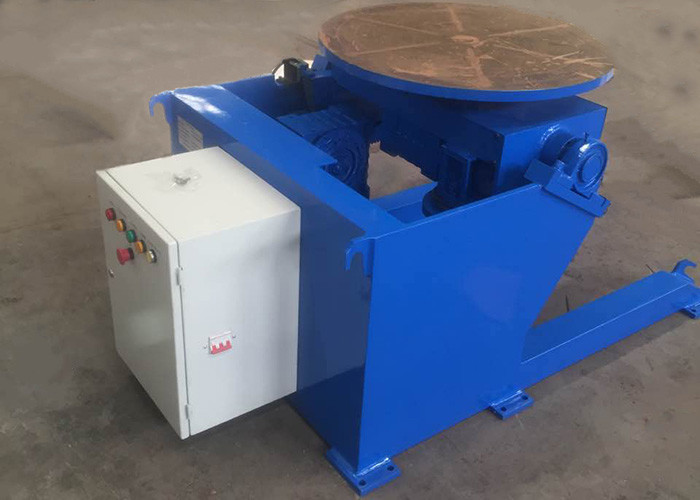

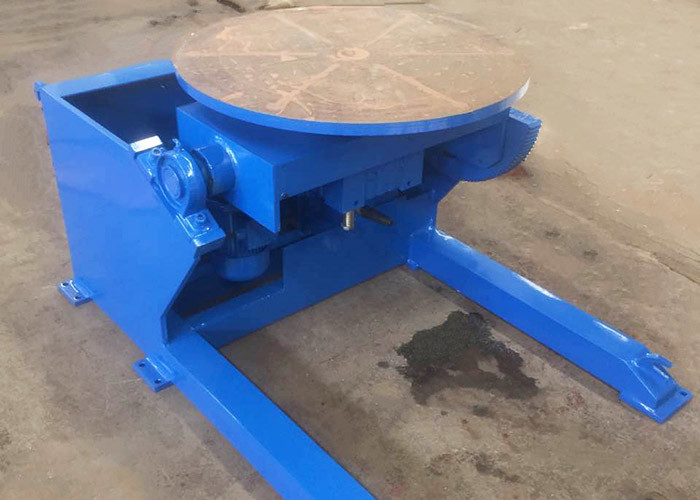

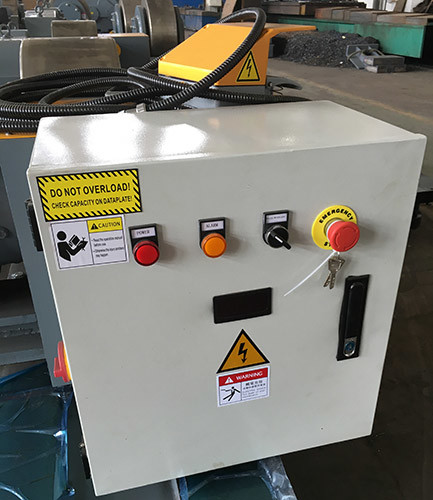

プロダクト表示:
