| 起源の場所: | 中国 |
| ブランド名: | Metalwork |
| 証明: | CE, ISO, CCC |
| モデル番号: | HBT-シリーズ |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 容器で露出した本体は電気制御箱箱をplywooden |
| 受渡し時間: | 30 日間 |
| 支払条件: | L / C、T / T |
| 供給の能力: | 毎月100セット |
| 重量: | 100KG-50000KG | 使用法: | 溶接のための横の回転 |
|---|---|---|---|
| テーブルの直径: | 400-4000mm | 電圧: | 3 PH、380V、50Hz |
| 色: | 青、灰色またはカスタマイズされる | 保証: | 1 年間 |
| ハイライト: | パイプラインの溶接機,パイプラインの溶接装置 |
||

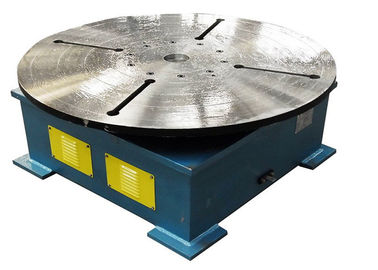

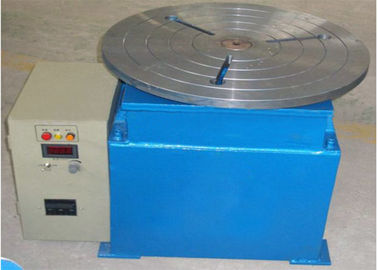

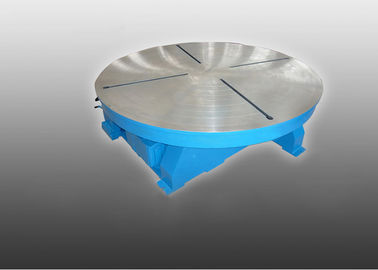

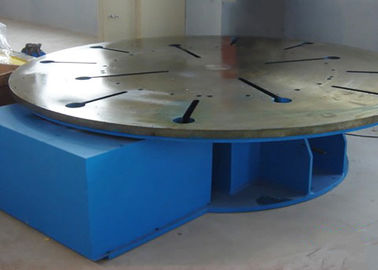

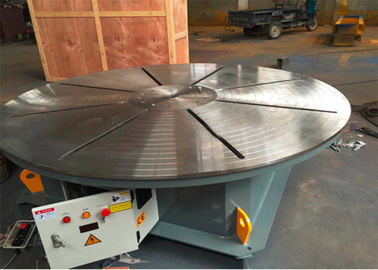

HBTの横の回転溶接のテーブル
私達に多くのタイプの回転盤、例えば.HB01、HB03、HB10が等あります。また私達は顧客の工作物に従って機械を設計してもいいです。回転の速度を決定できます。
特徴:
1. 自動溶接のロボット腕とともに使用。
2. 220V/380V 50Hzすべてのような他の電圧は利用できます。
3. 回転速度は電気箱の数値表示装置の0.05~05の。rpmです。
4. 溶接の回転テーブルはVFD制御、手制御箱の操作によって360°を回すことができます。
5. サイズを顧客が要求するテーブル・センターの特別な穴との2000のmm台に置いて下さい。
6. ほしかったら管理されていますリモート・コントロール箱、任意フィート スイッチまたは傾く角度は。
7. M24 T-の形のボルトを使うと、回転および溶接のためのテーブルのあなたの仕事の部分を修理できます。
技術的な変数:
| モデル | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| 評価される負荷kg | 100 | 600 | 1200 | 2000年 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| 速度rpmを回転させて下さい | 0.1-1 | 0.1-1.1 | 0.1-1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 | |
| 速度rpmを傾けて下さい | 2 | 0.8 | 0.5 | 0.4 | 0.3 | 0.2 | 0.14 | 0.14 | 0.14 | 0.14 | 0.10 | 0.10 | |
| 仕事台dia. mm | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
|
Max.eccentricity 間隔mm |
100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 最高の重力の中心間距離mm | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| 回転モーター力kW | 0.06 | 0.37 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | 5.5 | |
| モーター力kWを傾けること | 0.18 | 0.55 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | |
| dia.を回転させて下さい。90°mm | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| 次元 | L mm | 740 | 1300 | 1500 | 1700 | 2046年 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H mm | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970年 | 1970年 | 2252 | 2270 | 2700 | 3600 | |
| B mm | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| 装置の重量kg | 70 | 700 | 1000 | 2000年 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| 方法を調節する速度 | Revoteの速度はですVFD （共通の壊れ目モーター） | ||||||||||||
| 速度を傾けることは固定です（通常のブレーキ モーター） | |||||||||||||
適用:
1. 圧力容器
2.管の製造工業
3.風力の製作
4.化学及び燃料貯蔵タンク製作
5。重い円柱仕事
