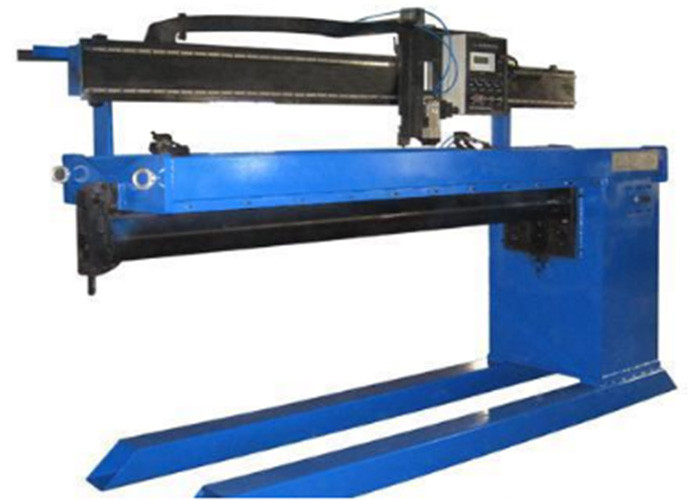

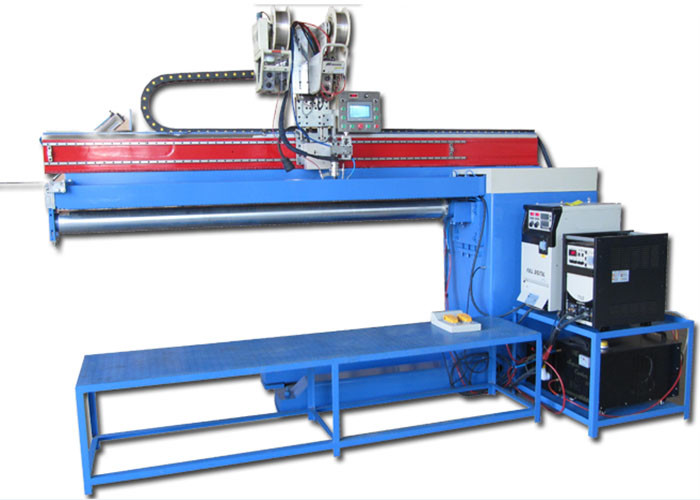

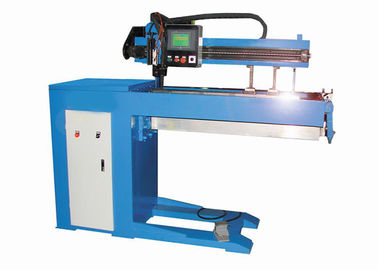

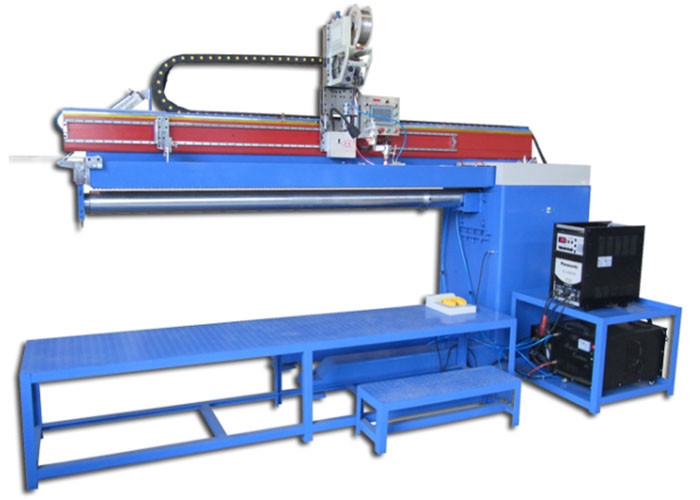

最も最近の設計自動アルゴン アークのステンレス鋼のための縦方向の継ぎ目のティグ溶接機械
装置の部品:
空気の主クランプ装置、基盤、ビーム、心棒、銅のパッド、トラック、交差キャリッジ トーチのコントローラー、トーチのホールダーおよび電気制御システムを横断するシャフトのドアの開封具。
主な特長:
LSWシリーズ縦方向のシーム溶接機械は私達の会社の標準的な装置です。それは工作物の歪めおよびゆがみを減らすためにユニフォームおよび溶接の継ぎ目を通して残り熱を取除く馬小屋の把握および冷却効果支えるように主クランプ装置を採用します。私達は1つの双方で溶接し、完全な溶接の質を保証してもいいです。
そのようなクランプはエアバッグを作る基盤の上で固定、対称拡大しますです。上圧力レバー装置は30Kg/c㎡大いに主版圧力を持って来ます。なお、右/左の版間の間隔は別の継ぎ目の幅に会う継ぎ目の条件に従って調節可能です。
心棒は硬度を確かめるために異なった継ぎ目長さに基づいて異なった直径として設計されています。ある特定の幅の伝導性の銅のパッドは心棒の上に取付けられます。私達は銅のパッドの中央軸線に沿って否定的に変形するソケットを処理してもいいです。中多くの小型穴、分散等距離、ガスを保護するため。心棒の縦の高さはねじによって調節可能異なった溶接の条件を満たすためにです。
DCモーターによって運転されたトラックは台湾Hiwinはさみ金のguides&preciseの棚によって一定した速度としてビーム移動を、異なった溶接の条件を満たすために選びました。私達は光電スイッチを通して溶接の打撃を制御するか、または調節してもいいです。トラックの十字キャリッジはまったく調節された方向である場合もあります。自動的にスライド ガイドの空気の供給装置は/荷を下すすみやかにトーチ供給を実現できます。
それは高度のマン・マシンの作動インターフェイスとのPLCのプログラム制御を採用しま、安定した、信頼できる機能を提供します。
詳しい構成:
|
項目 |
名前 |
ブランド |
| 1 |
PLC |
中国Xinjie |
| 2 |
タッチ画面 |
中国Xinjie |
| 3 |
リレー |
シュナイダー |
| 4 |
ボタン |
シュナイダー |
| 5 |
ケーブル |
中国江南またはZhuyingのブランド |
| 6 |
電磁弁 |
台湾Airtac |
| 7 |
力を転換して下さい |
台湾MW |
| 8 |
精密はさみ金ガイド |
台湾HIWIN |
| 9 | フレームワーク | Metalwork |
| 10 | TIG力YC-400TX | 日本松下電器産業 |
工作物のサンプル:
