水圧シリンダの給油港の自動溶接装置、TIG/MIGの溶接機

水圧シリンダの給油港の自動溶接装置、TIG/MIGの溶接機


適用:

ステンレス鋼、鉄、アルミニウムおよび黄銅となされる金属シリンダーおよび一直線に並べられた版の良質および低いゆがみの自動縦方向の溶接。


特徴:

1. 給油港の自動溶接機械は球弁のスイッチ台そして球シリンダー溶接のために適しています。機械は電気リレーによって管理された助けられるPLCによって管理されたモーターによって運転されます従って実現します自動溶接をある場合もあります。溶接電流および溶接は操作のパネルで置くことができます。それに高いオートメーションのレベルがあります。機械は部分、空気システム、電気制御システムおよびガスの盾の溶接の動力源を運転する溶接トーチで構成されます。

2. 機械は工作物から縦のタイプ、それ部分、トーチのmechnical制御部品を握る成っていますです。フレーム、ミグ溶接の動力源、ワイヤー送り装置、形のコピーの構造を機械で造って下さい。

3. 溶接トーチの自動制御の部品
-溶接トーチの持ち上がる部品:それは台、柵およびトーチから空気シリンダーを持ち上げる成っていました。それは速度が調節弁によって置くことができるトーチのために上下に使用されます。トーチの時はPLCによって上下に置くことができます。
-溶接トーチの円形の可動部分:それはトーチ円形の移動軸線およびギヤから成っていました。
-この機械は採用します:テーブル、工作物を動かすトーチで固定される工作物。便利のために、溶接の速度はPLCで置くことができます。
-微細な調節の部品の上下のトーチ:それはspring.rollerから成っていました。
-空気の部分:それに空気シリンダーがあります。

4. 電気制御システム
電圧標準:380V-50Hz-3ph.それはPLCから関連付けました、部分を成り、関係のためのケーブルを運転します。従って、それは装置の自動溶接を実現できます。




技術的な変数:

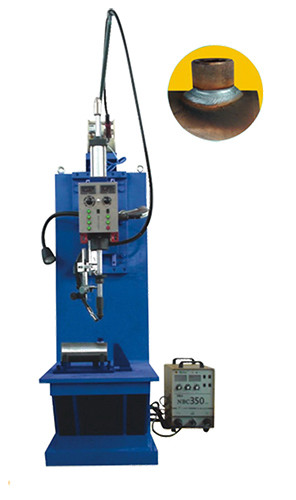

装置の概観:
装置はオイル シリンダーおよび円形の給油港を溶接するために主に適しています。装置はモーターによって運転されます。従って制御システムはリレー制御によって補われるプログラマブル コントローラ（PLC）によって制御され着実に溶接の自動制御を整理します。溶接電流の電圧は操作のパネルで直接置くことができます。全機械の質は信頼できます、出現は美しく、オートメーションの程度は高いです。
装置の基盤はさまざまなタイプのオイル シリンダーのために適している補助ブラケットとしてV形鉄を採用します。機械は溶接トーチの駆動装置、空気システム、電気制御システムおよび電気溶接機で主に構成されます。



自動溶接操作プログラム:
特定のプロセスは次の通りあります:流れの大きさを置けば生産の→の条件に従う電圧はより低いトーチのシリンダーによってがより低いトーチのシリンダーによってが自動→の開始の→アークの開始の→の溶接トーチの回転によって完了される→のアークの→のContinue空転の設定の角度の（溶接の後に、空転の角度はゼロではないです） →Theのトーチへの手動切換えが起源の→ 1の働き周期に完了する逆転する位置の→に延長である延長→である溶接トーチの→のガスの検出の→の角度を調節します。
溶接トーチの回転の間に、上部および下の微調整のメカニズムはまた横断ライン弾道の条件を完了するために溶接トーチを上下に運転します。

主要な構成:


溶接の工作物の写真:
