起源の場所: | 中国 |
ブランド名: | Metalwork |
証明: | CE, ISO, CCC |
モデル番号: | DNW-150KVA*4 |
最小注文数量: | 1 セット |
---|---|
価格: | Negotiable |
パッケージの詳細: | 合板のパッケージ |
受渡し時間: | 40日 |
支払条件: | L / C、T / T |
供給の能力: | 毎月100セット |
使用法: | 自動金網の溶接 | 溶接の長さ: | カスタマイズ |
---|---|---|---|
評価される容量: | 150KVA | 色: | 青、黄色いですまたはカスタマイズされる |
品質保証: | 1 年間 | ||
ハイライト: | 自動管の溶接機,自動溶接装置 |

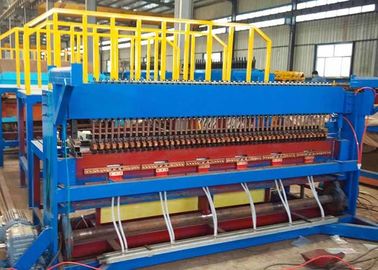

統合された溶接された網の生産ラインのための大きい自動金網の溶接機
特徴:
1) ワイヤー コイルを通って与え、よこ糸ワイヤー ホッパーを通って排出。
2) よこ糸ワイヤーは一突きワイヤー ホッパーがよこ糸ワイヤーの速い削除の速度を保障するために装備されています。
3) それは松下電器産業のサーボ モーターが+プロダクトのシステムそして標準サイズの安定性を保障する惑星の減力剤装備されています。スクリーン・サイズのタッチ画面の入力は、便利および適用範囲が広いです同じスクリーンのいろいろなよこ糸ワイヤー間隔を置き。(跳躍ポイント溶接機能は必要性に従って置くことができます)
4) ネットワークの切断モードは、高速自動ネットワークの打抜き機を採用します。
5) 螺旋形ギヤ減力剤:大きいトルク軸受け力と高い負荷の下で装置の操作を保障するためには、Kシリーズ螺旋形ギヤ減力剤は採用され、外的な取付けは容易な維持の特徴を保障します。
6) 主要なモーターはデルタVEの0から1500r/min 0.02sに主要なモーターの加速および減速時間を作る、装備され200%のトルクでゼロ速度で動くことができま上限の頻度コンバーター+PGカードが装置の速い応答の能力を保障します。(Autonicsのエンコーダーが付いているモーター)
7) 日本SMCシリンダー制御よこ糸ワイヤー軽打ワイヤー直線、消す上昇に戻ってよこ糸ワイヤーは網を網、SMCオイルおよび水分離器によって装備されていて引っ張り。
8) 簡単な操作はタッチ画面で、装置のすべての変数置くことができスイッチ機械は1つの自動操作ボタンだけ備えています。装置は壊れる場合装置の維持を促進することを、タッチ画面(HMI)に表示します。
9) 良質構成:日本SMCシリンダー、台湾はタッチ画面、松下電器産業のサーボ モーター、松下電器産業のサーボ運転者、松下電器産業PLCのドイツ シュナイダー接触器、デルタ インバーターを等valen。
作動状態:
項目 | |
力: | 220V、50HZの主要なcontroler ≤50mからの3phase間隔 |
制御電圧: | DC24V |
電力線の単一フェーズ区域: | たる製造人120~150mmの² |
作動状態: | 5つから40の摂氏温度、空気(20のDEG C)の相対湿度の温度= 90% |
水冷システム: | きれい、わずかにアルカリに中立(水のPH=7 | 8)、 流れ2m3/hの25から30のDEG Cの入口の入口の温度 0.15の圧力| 0.3MPaの12kwの冷却容量 |
レイアウト:
全ラインは次の装置で構成されます:
トロリーを受け取るシステム⑦の切断の網機械⑧の網を引っ張るローラーの③ライン ワイヤーよりまっすぐな④の主要な溶接機の⑤のクロス ワイヤーのホッパー⑥ PLCを押す①ワイヤー給料支払いの②ライン ワイヤー
詳しい特徴:

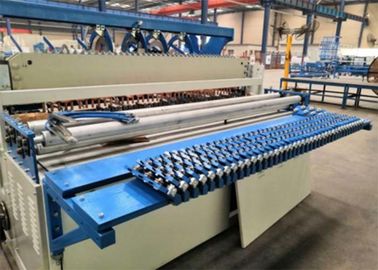

1. 主要な溶接機
1) 私達のこの機械のため、convinient、quantiy労働者を救うコイルからautomaticly与えるライン ワイヤー。
2) transfomerは使用の生命をより長く作る水冷システムが付いている私達の新しいモデルであり。
3)私達の溶接圧力は機械ばねを採用します、費用を救い、によって維持費他の空気モデルより低い。
4)クロス ワイヤーはステップ・モータをdroven採用する前カットから与えています。そしてクロス ワイヤーは一つずつ落ちます。
5)あらゆる変圧器は単一のマイクロコンピューター制御、intelligentialized 1つの時間制限を溶接するセント制御によって制御されます。コントローラーはタッチ画面によって接続し、私達は非常に便利であるタッチ画面の溶接電流そして通電時間を置いてもいいです。
6)クロス ワイヤーのテスト装置は装備されています。クロス ワイヤーが適切に機械落ちることができないWheは停止します。
2.Wire給料支払い
1) 溶接機に与えるライン ワイヤーの前にそれはよりまっすぐなするライン ワイヤーによいstraightenessおよびよい終了する網の質をライン ワイヤーを通って行きます。
2)私達のワイヤー給料支払いは最高400KGSに荷を積むことができます。

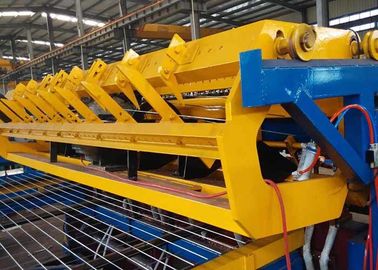

3.システムを引っ張るサーボ モーターPLC
1) システムを引っ張る私達のPLCは大きい力3.0KWシステムが付いているサーボ モーターを採用します、より正確な網サイズを保障する。

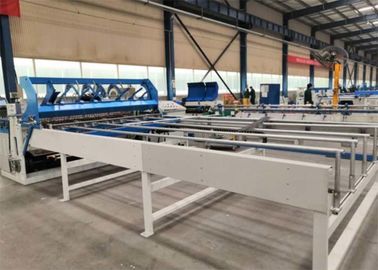

2)引きのトロリーはreciprocatingly溶接された網をautomaticly引き出します。そしてトロリーは時間を節約し、生産を改善できる元のポイントにautomaticly戻ります。
3)クロス ワイヤーの間隔はもっと簡単にする操作をタッチ画面で置かれます。1つの網パネルでは、それは別のクロス ワイヤーの間隔があることができます。
4. 精密な網の打抜き機
1) 網があった後、打抜き機切りますautomaticly必要な長さにそれを引き出して下さい。
2)私達のこの打抜き機は切断のサイズより正確におよびより速い速度をさせる貴重なモデルです。
5.制御システム
1) PLCのスクリーンのタッチ・コントロール システムを採用します。
2)私達の制御システムに、あらゆる機能構造は故障検出装置を与えられ、自動警報は機能を停止します。
3)あらゆる操作変数はconvinientであるタッチ画面で置かれます。
4)制御システムのブランド選択について、私達の何回も試験の後で、私達は私達の機械のための適したの選びます。大きいブランドは必ずしもベスト、最も適したのではないです。
溶接の工作物の写真:
