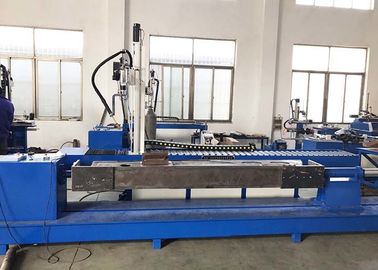

油圧オイル シリンダーのための5軸線のロボット工学の自動溶接機械


                                       油圧オイル シリンダーのための高度の自動5軸線のロボット工学の溶接機

ロボット工学の溶接機のための設計のガイドライン:

ロボティック溶接機の設計は装置のプロダクト プロセス条件そして生産能力に装置のコスト パフォーマンスが最大になるように維持管理を便利に達成する基づいています。私達は私達の設計のガイドラインとして経済学、安全、よい操作および信頼性の私達の装置を設計し、私達の主要目的と装置の信頼性をみなします。装置を顧客の要求を満たすこと経済的にさせてロボット工学の溶接機の解決は議論のために顧客に今利用できます。

プロジェクトの内容:

特定の次元変数は顧客が提供するデッサンに応じてあります。

1) 溶接の目的:シリンダー底、フランジ、ピストン棒、円形の港および正方形は左舷に取ります;

2) 材料:焼ける鋼鉄管ST 52およびすねの鋼鉄SAE 1045;

3) シリンダー直径:¢50~¢400 mm;

4) 工作物の長さ:100 | 2500mm;

5) シリンダーの厚さ:5 | 50のmm。

設計基礎:
顧客が提供する工作物のデッサン、郵便交換ファイルおよびコミュニケーション記録。

主な特長:
1）は溶接の質および生産の効率を非常に改善するためにロボットおよび松下電器産業FR-500のアーク溶接の源を採用します。

2) ロボット工学の溶接装置の構成は適用範囲が広いです。据え付け品の調節によって、それは将来溶接されるべき工作物を変える必要性に合わせることができます。

3) ロボット工学装置の据え付け品と回転式テーブル間の関係は据え付け品の取り替えを便利および正確にさせる、位置は正確です共通の典型的な構造を採用し。

4) 人間工学に基づいて設計されていた据え付け品の設計はオペレータ、労働セービングを作動することさせ、容易にオペレータの労働の強度を減らします。

5) 部品を置きます便利そして正確に据え付け品を高精度を維持し、工作物のための良質を保障するために調節できます。

6) プログラム可能なターミナルから成っている制御システムは敏感、信頼できます、より少なく不良、作動し易く、維持し易いです。

7) システムの操作の状態およびシステム アラームはシステム保全を直観的におよび作動すること容易させるプログラム可能なターミナルに表示されます。

装置の過程分析:
溶接操作順序:
シリンダーを回転プラットホームの→の使用に→の出版物を締め金で止める3爪および空気の心押し台起動ボタン締め金で止め、溶接トーチを模倣するために制御するのにテスターを使用しシリンダーのの中の溶接の継ぎ目を模倣し、そして多数の層および円形の連続的な溶接を実現して下さい。準備ができていれば円形アーク、直線、斜めトラック、溶接電流、電圧および速度は前もって調整することができます各溶接の継ぎ目トラックの高さそして幅は前もって調整することができ、トラック井戸を模倣し、そして次にトラックが正しい、開始の溶接の（セクションの間違った位置は変更することができます） →の溶接完了するかどうか確認するためにすぐに動きます。

工作物の溶接質の処理:
溶接の継ぎ目の幅は均一です、溶接の重複の価値は調節可能であり、溶接の継ぎ目は美しいです。
溶接は空気穴、不完全な浸透、ピットのような逃走します、焼跡およびスラグ巻込みは許可されないし、溶接のはねは小さいです。

主要な構成:




溶接の工作物の写真:
