油圧オイル シリンダー自動溶接装置の円周のシーム溶接機械

自動油圧オイル シリンダー横の円周のシーム溶接機械

工作物の条件:

1) 溶接の目的:シリンダーの溶接およびシリンダー最下V、U字型溶接、シリンダーおよびフランジのすみ肉溶接;

2) 材料:焼ける鋼鉄管ST 52およびすねの鋼鉄SAE 1045;

3) シリンダー直径:¢40~¢450 mm;

4) 工作物の長さ:100 | 3000mm;

5) シリンダーの厚さ:5 | 50のmm。

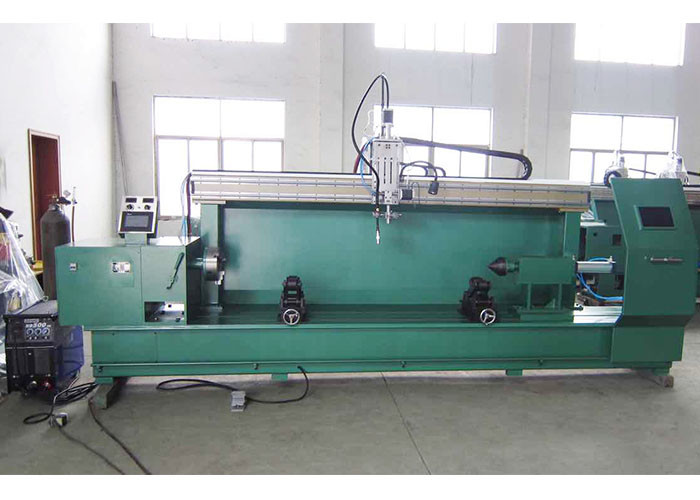

装置の概観:

機能条件:

1) それはシリンダーのV形溶接およびシリンダーの底の溶接、およびシリンダーとフランジ間のすみ肉溶接を満たします;

2) 特別な溶接機は工作物の回転および溶接銃の固定のモードを採用します;溶接トーチは異なった溶接の角度を調節できる二軸の角度の調節装置装備されています、およびマイクロ調節のメカニズムが;溶接トーチの持ち上がることはモーター、ステップ・モータ ドライブによって振れるために溶接銃制御されます;心押し台のトッピング装置は空気圧制御を採用します。機械頭部は3つの爪クランプ ホールダーを使用します。装置は自動的に、手動でそして半自動的に作動させることができます;

3) 装置は自動プロセス生産を実現するためにプログラマブル コントローラ（PLC）の制御システムを採用します。

主な特長:

1) 溶接プロセス:二酸化炭素の溶接は採用されます、工作物は回り、溶接トーチは多層溶接振動し。

2) 溶接力:ガスを使用して溶接の電源はワイヤー送り装置と溶接機を保護しました。

3）溶接姿勢の条件:締め金で止める水平姿勢操作。

4) 特別な機械構造:溶接機用具は固体および安定している炭素鋼から成っています。活動的なメカニズムおよび圧力心押し台は装置の両端に置かれます。頭部は固定であり、心押し台は調節可能です。

5) 活動的な機械頭部:工作物の回転は可変的な頻度モーター+減力剤+ 3顎の締め金で止めることによって運転されます。動きは安定した、stepless速度の規則です;全心押し台は柵（異なった長さの親切な工作物）によって導かれます。

6) 心押し台:堅い部分の上は空気圧の先端を採用します。

7) 溶接トーチの移動メカニズム:トーチの持ち上げを制御する空気圧を採用します。モーターによって振れる溶接トーチに層間の自動持ち上がる間隔があります。生産の必要性に従って置くことができる溶接トーチの左右の振動のサイズは調節することができます。

8) ブラケットのメカニズム:工作物の直径がローラー フレームの開始の調節によって異なっているとき、中心は回転の中心にまだ一貫しています。

9) 保護ドアおよび箱ボディ:移動可能な引き戸は溶接の状態を観察し、ドアが人体へのアークの保護放射および溶接のしぶきの防ぐために統合される保護ガラスの損傷溶接が装備されている前部で美しい装置一見提供されます。

10) 空気圧力制御システム:望遠鏡上の先端システム設計は国民の標準と一致します。

11) 電気制御システム:プログラマブル コントローラ（PLC）は中間リレーによって主制御装置および出力ポイントとして保護されます使用されます。中国の表示タッチ画面は変数調節ダイアログ インターフェイスとして使用されます。タッチ画面は各層の溶接の電圧そして流れを置くことができます。 自動トーチ持ち上がる機能の、手動および自動機能の各層の溶接の速度そして振動速度を、置いて下さい。

12) コンソールの完全なデジタル溶接の指定の調節は、設定実行することができます溶接の速度、数表示steplessly調節する、ことができます溶接リングの数の事前調整実現することができます。

13) 別にケーブルを、空気管取るために、セットアップして下さい電気制御キャビネットおよび操作箱、使用標準的なケーブル タンク鎖等…

14) 防御装置:装置が異常なら、自動的に装置停止は静止している残り、呼出しは再開します。

15) 装置色:ペンキは青く、青リンゴ色またはユーザーが指定する色です（標準的な色カードを提供することをユーザーのニーズ）。

主要な構成:

溶接の工作物の写真:
