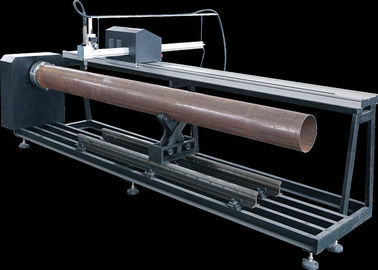

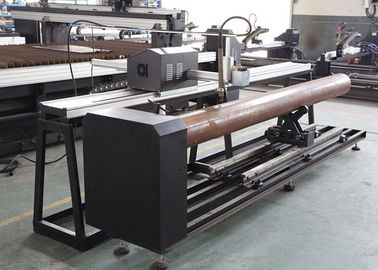

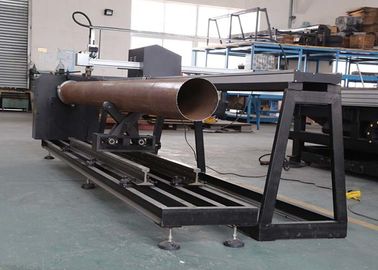

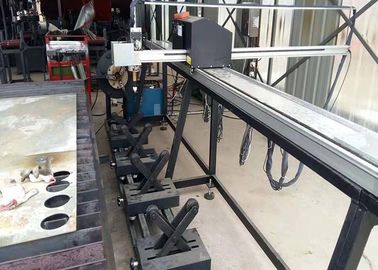

3つの軸線CNC上限の技術的なプログラムの横断血しょう炎の管の打抜き機

3つの軸線CNC上限の技術的なプログラムの横断血しょう炎の管の打抜き機

指示:

1. 主に異なった管システムの横断し、トップの熱切断に適用します。
2.働く部分の材料: 低炭素鋼鉄、（注意:銅ニッケルの管およびステンレス鋼の管は血しょう切断を使用するべきです。
3。通常の鋼鉄（CNCの炎/血しょう打抜き機）を切り、絶対炎/血しょう鋼鉄切断を実現できます。CNCの横断の管の打抜き機はさまざまな機能を実現できます。

軸線変数:

労働環境:
温度:-5~40 ℃;
湿気:≤90%;
電源:220V±10% 50Hz

製品の機能:

1) 標準的な版はだけでなく、両方フレーム切断および血しょう切断でき、また管そして鋼板を両方切ることができ。

2) AC 3段階の高圧ステップ・モータを使用して技術を、モーター得ますより多くの力をより少なくnosiy運転して下さい。

3) 異なった方向および異なった直径の興味深い管の穴の切断をすることができます。

4) 管の斜めセクションを切ることができます。

5) 主要な管のための枝横断は管の端のソケットを切ることができます。

6) 管の正方形のおよび細長かった穴そしてすべての形を切ることができます。

7) 管を断ち切ることができます。

8) 溶接の後で管の曲がることのための二重曲がることは端を切ることができます。

伝達および切断モード:
CNCの切断の鋼鉄の伝達:チャックのタイプ構造
切断モード:血しょう切断
THCモード:電気動き

機械の主要な部品:

主要な精密条件:
働く部分は国民の標準に合致するべきです。働き長さの位置の精密:0.2mm/2000mm;母線の精密の位置:≤±0.5mm;管の頭部間のスペースの許容:≤±0.5 mm。


1) 回転ドライブ動き
   ドライブ:精密ギヤ ボックスおよびギヤの補助ドライブ。
   回転の速度:0.1-25 r/min
   復帰の精密:±0.3mm


2) トーチのトロリーの動き
   ドライブ:精密ギヤ ボックス（なされる国内）;ギヤおよびトラックの伝達。
   有効なルート:L1と同じように
   復帰の精密:±0.2mm

働く部分:

安全装置:

衝突補強装置および限界スイッチ。

ソフトウェアの限界の自動閉鎖装置。
制御箱の非常停止スイッチ。
