管のマスター2の軸線CNC血しょう松下電器産業モーターを搭載する穏やかな鋼管の打抜き機

Tube Master 2 Axis CNC Plasma Mild Steel Pipe Cutting Machine with Panasonic Motor
Tube Master 2 Axis CNC Plasma Mild Steel Pipe Cutting Machine with Panasonic Motor Tube Master 2 Axis CNC Plasma Mild Steel Pipe Cutting Machine with Panasonic Motor Tube Master 2 Axis CNC Plasma Mild Steel Pipe Cutting Machine with Panasonic Motor Tube Master 2 Axis CNC Plasma Mild Steel Pipe Cutting Machine with Panasonic Motor

大画像 :  管のマスター2の軸線CNC血しょう松下電器産業モーターを搭載する穏やかな鋼管の打抜き機

商品の詳細:

起源の場所: 中国
ブランド名: Metalwork
証明: CE, ISO, CCC
モデル番号: CNC4-6P500

お支払配送条件:

最小注文数量: 1 セット
価格: Negotiable
パッケージの詳細: 合板ボックス
受渡し時間: 40日
支払条件: L / C、T / T
供給の能力: 毎月100セット
詳細製品概要
モーターおよびサーボ ケーブル: 日本松下電器産業サーボ盾ケーブル 血しょう切断容量: ピアース22mmの穏やかな鋼鉄
方法の運転: ドライブを選抜して下さい 切断のタイプ: プラズマ
コントローラー ソフトウェア: FLSKの管 品質保証: 1 年間
ハイライト:

管血しょう打抜き機

,

血しょう管の打抜き機

管のマスター2の軸線CNC血しょう松下電器産業モーターを搭載する穏やかな鋼管の打抜き機



プロダクト細部:

1) 管に平行ののは使用されたガントリー様式の設計です。ガントリー ビームに取付けられている持ち上がる用具が付いているトラクター。チャックの顎による、そして移動可能で、調節可能な管サポータとの管の苦境の下の柵でそして管。

2) 切れるとき、CNCの制御システムはトラクター移動を制御し、管を切るために管は、回ります。全機械仕事の安定性は使用される長期であり。容易な操作および高性能。

3) 斜めの切断のない50-500mmの直径のための適当な仕事は配管します。



機械データ:



有効な切断の直径:

50-500mm

有効な切断長さ:

6000mm

管の最高重量:

1000kg

評価される速度を回して下さい:

0-15のrpm

管のOvality:

≤2%
量のステントの管: 4セット
最高のベベル角度: 斜め機能無し
斜めの正確さ: 斜め機能無し
トーチの持ち上がる間隔(Z): ≤210mm

働く精密:

±0.2 mm /m

上昇および調節:

電気リモート・コントロール高めれば
切れる場合の(血しょうTHCはトーチの高さを制御します)

切断のテーブル:

管の切断の支柱および据え付け品

安全解決:

非常停止スイッチ

入力パワー:

単一フェーズAC220V + 3Phase AC 380V



基本的なコンポーネントおよび指定:

熱放散の、溶接が付いているおよび圧力救助の処理の後の強いビーム。それはビームがゆがみに強く、堅いことを確かめます。

1) X軸の柵の方法長さ: 7000mm

2) X軸のドライブ: 管の方向(運転者およびギヤ ボックスが付いているステップ・モータ)に従って動くトーチの長さ

3) Y軸のチャックの直径: φ50-500mm

4) Y軸のドライブ: 管の回転軸線(日本松下電器産業運転者およびギヤ ボックスが付いているサーボ750Wデジタル サーボ モーター)

5) Z軸のドライブ: 軸線の上下に持ち上がること

6) XおよびY軸ガスおよびケーブル移動: 頑丈な産業ケーブルの鎖

7) X軸の柵: 24KG/mの高い定義頑丈な鉄道

8)制御キャビネット、電気キャビネット、高周波キャビネット: OMRONの部品を使って、SIEMENSのワイヤー ターミナル コネクター シュナイダー

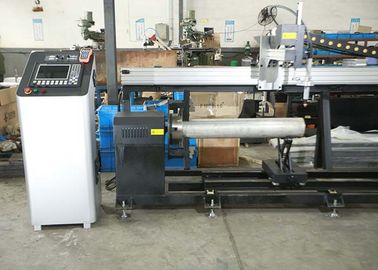

管のマスター2の軸線CNC血しょう松下電器産業モーターを搭載する穏やかな鋼管の打抜き機 0

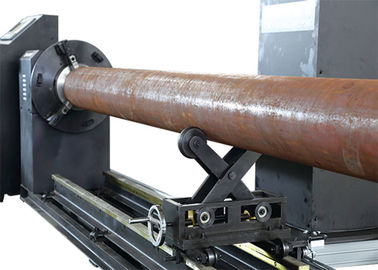

管のマスター2の軸線CNC血しょう松下電器産業モーターを搭載する穏やかな鋼管の打抜き機 1



機械の場所の状態の条件:

1. 電圧条件:

1) 3×400v±10%/50Hz、220v±10%/50Hz
2)三相電圧安定性より少しより±5%の

3)三相電圧不均衡より少しより2.5%

4)電圧安定させた源を使用して提案されて。

注:抵抗≤10.を基づかせていること。



2.圧縮機械の空気圧の条件(血しょう切断):

1) ガスは条件を飛ばしました:0.9m3/min

2) ガス圧力:8.3kg/cm2

3) 露点の温度摂氏5を超過しないため:オイルcontent≤0.003ppm固体particle≤0.01micron

4) オイルの自由大気の圧縮機、凍結乾燥器および超フィルター(システムは錆の部品があることができません)を使用して提案される。



3.管を切ることはより5mmの直径滑らかな表面の卵形の偏差でなければなりませんより少し。範囲のISO標準。



4.働く温度:-10°C -45°C

    湿気: <90>

   環境:換気、大きい振動無し



切断のサンプル:

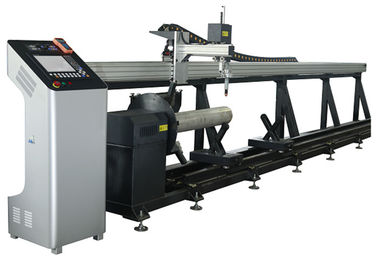

管のマスター2の軸線CNC血しょう松下電器産業モーターを搭載する穏やかな鋼管の打抜き機 2
