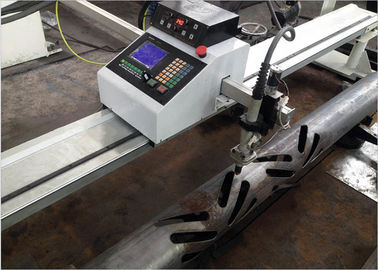

CNCライトポールランプドアプラズマ切断機
この機械は柱の底板のための鋼板と柱の電気ドアの両方を切ることができます.
適用範囲と材料:
1) 機械は主に様々なパイプシステムと熱切断の端に使用されます.
2) 適用される作業部品材料:低炭素鋼,銅とニッケル管,プラズマ切断のステンレス鋼管.
3) また,鉄板 (ポールベースプレートカット) を切ることができます (CNC炎/プラズマ切削機), 炎,プラズマ鋼板切削,ポール切削機の実装を完了します.多用品.
4) 円形,八角形ライトポールドアCNC切断に適しています. また,丸いパイプを切ることができます. 切断形は円,四角形,長方形,円筒形などで,PCによって設計された引くことができるもの.
5) 切断力は自動プラズマです. したがって,切断速度ははるかに速く,切断縁の品質は炎切断よりも優れています.
機械の作業条件:
温度: - 5-40 °C;湿度90%以下;50hz電源: 220v + 10%
Tエクニカルパラメータ:
| コード | ポイント | 資料 |
| 1 | 管径 | Φ=50~350mm |
| 2 | 炎切断壁の厚さ | δ1=6×50mm |
| 3 | ポール長さ最大 | L について1=14000mm (拡張可能) |
| 4 | プラズマ切断厚さ | 1~8mm |
| 5 | 管の重量 | 800KG ダウン |
| 6 | 移動速度 | V0=10~3000 mm/min |
| 7 | 切断板の大きさ | 1000mm×3000mm |
| 8 | プラズマ電源 | アメリカ ハイパーサーム パワーマックス65 |
移動軸:
| 移動軸 | 切断機械の軸 |
| X軸: | ポール回転 |
| Y軸: | 切断火花は極線方向に移動する. |
| Z軸: | トーチを上下に切る |
| 切る長さ | 最大 500mm |
切断機 鋼管の伝送形と切断方法:
1) 切断機械の鋼管伝送形:チャック型構造.
2) 切断方法:プラズマ切断
3) 引き上げ方式:自動電動方式

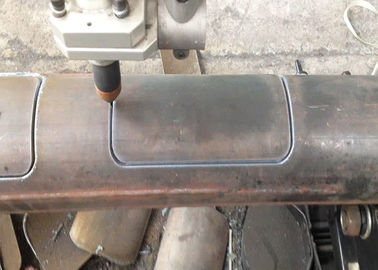

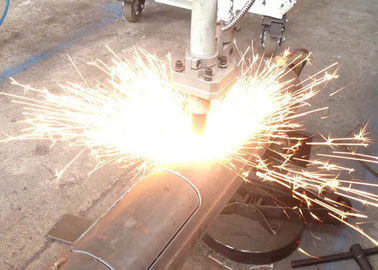

切断サンプル:
