| 起源の場所: | 中国 |
| ブランド名: | Metalwork |
| 証明: | CE, ISO, CCC |
| モデル番号: | CNC-3000 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 1 x 20' GP |
| 受渡し時間: | 40日 |
| 支払条件: | L / C、T / T |
| 供給の能力: | 毎月100セット |
| CNC システム: | Hypertherm、Fangling、等。 | 血しょう源: | Hypertherm、勝利者、等。 |
|---|---|---|---|
| 高さのコントローラー: | Hongyuda、Hypertherm、等。 | ネスティング ソフトウェア: | FastCAM、InteGNPS、等。 |
| 切断モード: | 血しょう/ガス | モーター: | パナソニック |
| 減速: | Shimpo、Neugart | ||
| ハイライト: | cnc 金属切断機,CNC の鋼鉄打抜き機 |
||

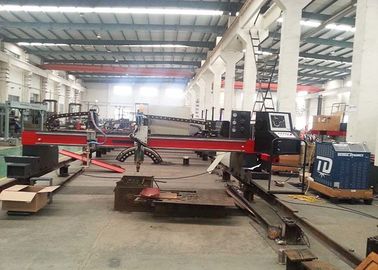

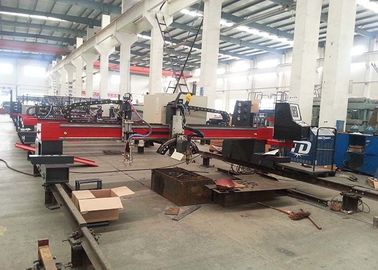

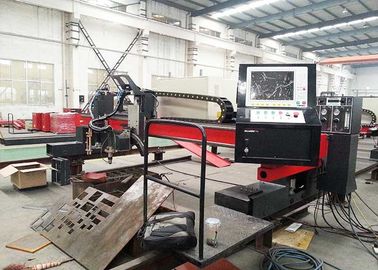

血しょう斜角切断の二重側面ドライブ モード松下電器産業CNC血しょうガスの版のカッター
CNCの回転斜角が付く打抜き機は私達の会社によって造船の開発の必要性を満たすように設計されています。回転式トーチは偏向と回転の構造、すなわち、横の方向rotate+45の縦方向の方向deflect+45を採用します。回転および偏向の程度の混合物は幾何学的なカーブの不動および可変性の斜めの切断を達成できます。横の回転および縦方向の偏向両方の始点はポイントを切る工作物です。この構造は血しょうケーブルおよび気管の切断程度の偏向に導かないためにだけでなく、から干渉しましたりまたできますポイントおよび偏向ポイントを切ることを重複ように保護します。切断トーチの基盤に最初の直線および反衝突装置が、このように、より安全な血しょう切断トーチの仕事あります。
特徴:
1. 端および十字ビームを運転して両方圧力が取り除かれた箱形はりの溶接の構造、それを特色にします密集した構造、ライト級選手、よい剛性率、小さい変形および功妙な出現を採用して下さい。
2. 主要な縦方向の端のビームの運転し、横断トーチの移動は棚およびピニオンの伝動装置を通した日本SHIMPO減力剤を運転する日本松下電器産業サーボ運転者をおよびモーターを採用します。
3. 従って指導の車輪の出版物を全体移動の間に風変りなシャフトの調節によって安定性および正確さ堅く柵で囲ませることができる横の指導の車輪が装備されている端のビームの運転の側面は確実である場合もあります。
4. 縦方向のガイド・レールは高輝度トラックによってすべて作りましたです、トラックのすべての接触表面に機械で造る精密があり、正確な粉砕の棚はガイドの方法の外で取付けられています。
5. 縦方向のガイド・レールは柵の縦方向の直線性そして平行を保障できる接続の袖固まります、および押す版の裏付け板によって。
6. トーチの自動点火装置そして高さのコントローラーは便利な操作を用いる顧客の要求に従って、選ぶことができます。
技術的な変数:
| モデル | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
| 有効な切断幅（mm） | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
| トラック幅（mm） | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
| 有効な切断長さ（m） | 2mトラック長さよりより少なく | ||||||
| 切断の厚さ（mm） | 炎:5-120 （最高の300mm）血しょう:1-80 （血しょうの力によって決まります）。 | ||||||
| 基本的なコンポーネント | |||||||
| 切断モード | 血しょうおよび酸素燃料/炎 | ||||||
| モードを運転して下さい | サーボ モーター、二重側 | ||||||
| 切断トーチ数 | カスタム化 | ||||||
| 運転モーター | 松下電器産業/Yaskawa | ||||||
| CNCのコントローラー | プロ マイクロ端はプロを、KP、Burney、ESAB研ぎます | ||||||

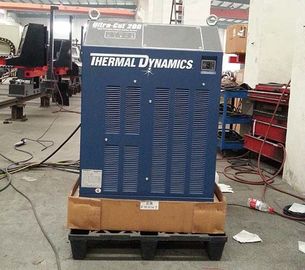

| 利用できる血しょう力 | Hypertherm、Kjellbergの熱原動力、ESAB | ||||||
| プログラミング ソフトウェア | Hypertherm ProNest、Hypertherm TurboNestのFASTCAMの専門家 | ||||||
| 力の電圧 | ユーザーのローカル状態に従って3×380V±10% 50Hz/ | ||||||
| 操作の言語 | 基本多言語:英語 | ||||||
機械細部:
 |
本体の構造 3. 二重ドライブは対称の構造を採用します。 |
|
伝達1. 約束のギャップなしで動きを運転するギヤ棚は滑らかな機械動かを高速で保障します;2. ギヤ ボックス:、低雑音高出力のねじり縫って下さい。 |
|
モデルを運転して下さい 日本ACサーボ モーターまたはステッピング モーターのBi側の運転。 日本shimpoの減力剤かドイツの技術の惑星の減力剤。 |
|
ガイド・レール プロセス モード:高精度の粉砕機; 縦方向の棚の正確さ:7等級; 単位長:1.0Mか2.0M。 |
|
CNCシステム1. 10.4インチLCDの表示; 上海かアメリカのブランドCNCシステムは任意です |
