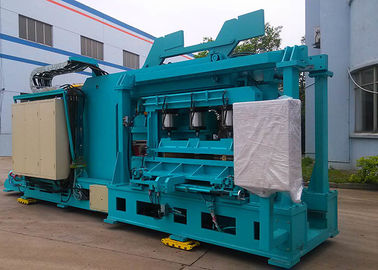

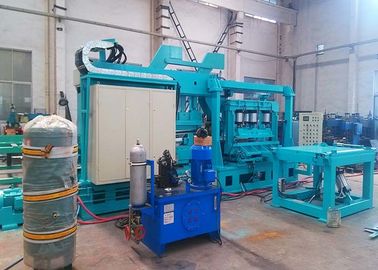

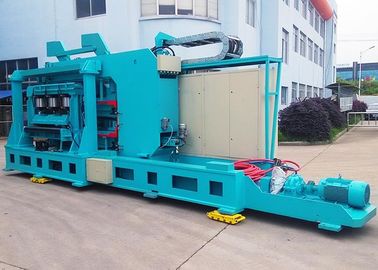

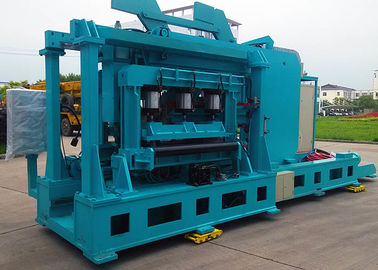

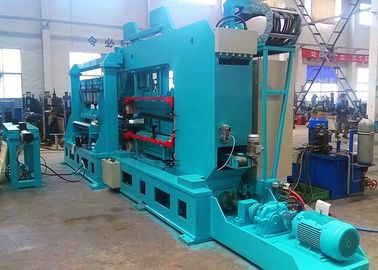

鋼鉄ベルトのための鋼鉄ベルトの狭いところの重複のシーム溶接機械
特徴:
適用:
穏やかな鋼鉄、合金鋼およびステンレス鋼の鋼鉄ベルトの終わる重ねシーム溶接のために広く利用された。
技術的な変数:
| モデル | FNY-200C |
| 溶接材料 | 低炭素シート |
| 鋼鉄（工作物の）厚さ | 0.16-0.8mm |
| 鋼鉄（工作物の）幅 | 650-1250mm |
| 重複の厚さ | 0-6mm （調節可能） |
| 打つ直径 | Ø28mm |
| 溶接の速度 | 0.6-6m/min |
| 帰りの速度 | 最高8m/min |
| 溶接圧力 | 最高7.36KN （P=0.6Mpa） |
| 電極圧力 | 最高4.5KN |
| ロール圧力 | 最高29.45KN |
| 力を締め金で止めるクランプ | 最高36KN |
| せん断の角度 | 最高2° |
| せん断力 | 最高160KN |
| 電極の車輪径 | 分240mm、最高の280mm |
| 電極の車輪の幅 | 12.5mm |
| 上の電極の車輪の打撃 | 120mm |
| 入口の港クランプ間の間隔 | 100mm |
| 出口の港クランプ間の間隔 | 25mm |
| 入口クランプの移動の長さ | 105mm |
| 上の電極の車輪の打撃 | 210mm |
| 底は持ち上がる打撃を切ります | 50mm |
| 二重はさみ間の間隔 | 100mm |
| Cフレームの動き | 最高の2400mm |
| 鋼鉄ベルトの連続した中心の高さ | 1050mm |
| 輸出ローラーの直径 | Ø120mm |
| 溶接変圧器の力 | 200KVA （働きシステムの50%） |
| 溶接変圧器の評価される入力電流 | 525A |
| 溶接変圧器のための使用率 | 50% |
| 溶接力 | 単一フェーズ、380V AC |
| 力を制御して下さい | 3段階、380V AC |
| 油圧場所のための働き圧力 | 最高8.5Mpa |
| 圧縮空気圧力 | 0.5Mpa-0.8Mpa |
| 圧縮空気の流れ | 400L/min |
| 冷水（蒸留水をリサイクルする）圧力 | 0.2-0.3Mpa |
| 冷却の水流 | 2.5m3/h |
