松下電器産業モーターを搭載する産業ガントリー タイプCNC血しょう炎の金属の打抜き機
プロダクト プロフィール:
頑丈なガントリー フレームの構造、十字ビームは箱タイプの溶接の和らげ構造、ゆがみ、高性能の両側のあるドライブ、密集した構造、全面的な和らげることを、十分に除去します溶接の圧力を、厚く採用しないし、大気形、安定した、信頼できる性能は、現在打抜き機工業の標準的で、ほとんどの最も一般的なCNCの打抜き機です。
格子は、二軸の直線的ガイド・レールと、縦方向の柵の長さ、自動点火との単一の炎か単一血しょう切断モード カスタマイズする、ことができます互恵的に運転されます;炎および血しょう二重目的切断モードはまた加えることができます。それはガイド・レールを延ばし、ユーザーの要求に従って十字ビームのスパンを広げるために形成することができます。それはまたユーザーの要求に従って目的を切るために多数のトーチか溝を使用するために形成することができます。
適用規模および材料:
1. ほとんど酸化させた金属
2. 容易に酸化させる
3. ステンレス鋼
4. 黄銅、アルミニウムおよび亜鉛
特徴:
Ultracut400.
技術的な変数:
| モデル | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
| 有効な切断幅（mm） | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
| トラック幅（mm） | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
| 有効な切断長さ（m） | 2mトラック長さよりより少なく | ||||||
| 切断の厚さ（mm） | 炎:5-120 （最高の300mm）血しょう:1-80 （血しょうの力によって決まります）。 | ||||||
| 基本的なコンポーネント | |||||||
| 切断モード | 血しょうおよび酸素燃料/炎 | ||||||
| モードを運転して下さい | サーボ モーター、二重側 | ||||||
| 切断トーチ数 | カスタム化 | ||||||
| 運転モーター | 松下電器産業/Yaskawa | ||||||
| CNCのコントローラー | プロ マイクロ端はプロを、KP、Burney、ESAB研ぎます | ||||||
| 利用できる血しょう力 | Hypertherm、Kjellbergの熱原動力、ESAB | ||||||
| プログラミング ソフトウェア | Hypertherm ProNest、Hypertherm TurboNestのFASTCAMの専門家 | ||||||
| 力の電圧 | ユーザーのローカル状態に従って3×380V±10% 50Hz/ | ||||||
| 操作の言語 | 基本多言語:英語… | ||||||
製品特性:
1. 棚構造
十字ビームは箱の鉄骨構造の非長方形の管の構造です。溶接の後で内部圧力を除去することを、長期使用で変形しないように完全にアニールします。安定したフレームの構造は切断の精密より高くおよびより速い切断の速度をさせます。
2. ガイド
横の案内面は高精度およびよい指導の国内か輸入された二重車軸中心の線形案内面を採用します。
特別な金属から成っている粉砕の表面が付いている縦方向のガイド・レールに高い機械正確さおよび耐久性があります。

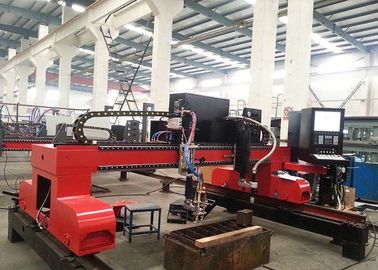

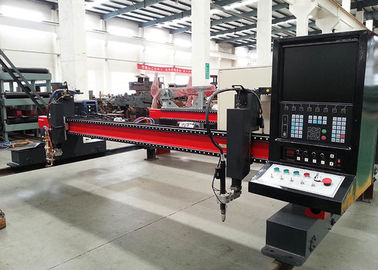

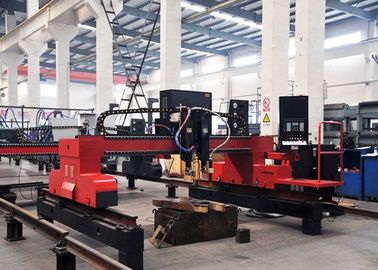

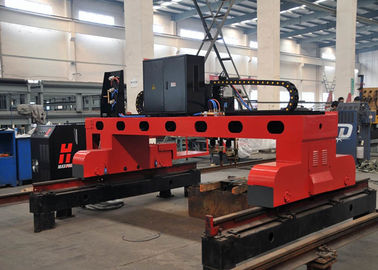

参照の写真:
